• Valbara som larm (röd diod) eller driftindikering (gul diod)
• Samtliga larmingångar har minnes- och blinkfunktion
• Summalarmsutgångarna larmar vid spänningsbortfall (på LAN 53-2)
• Summalarmsutgångarna, summern samt test- och kvittensknapparna sitter på LAN 53-2:an
• Alla inkommande kablar ansluts till plug-in-bara skruvplintar som förenklar montaget

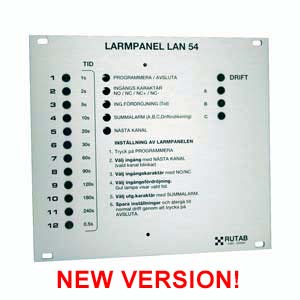

• Indikering med lysdioder på modulens front

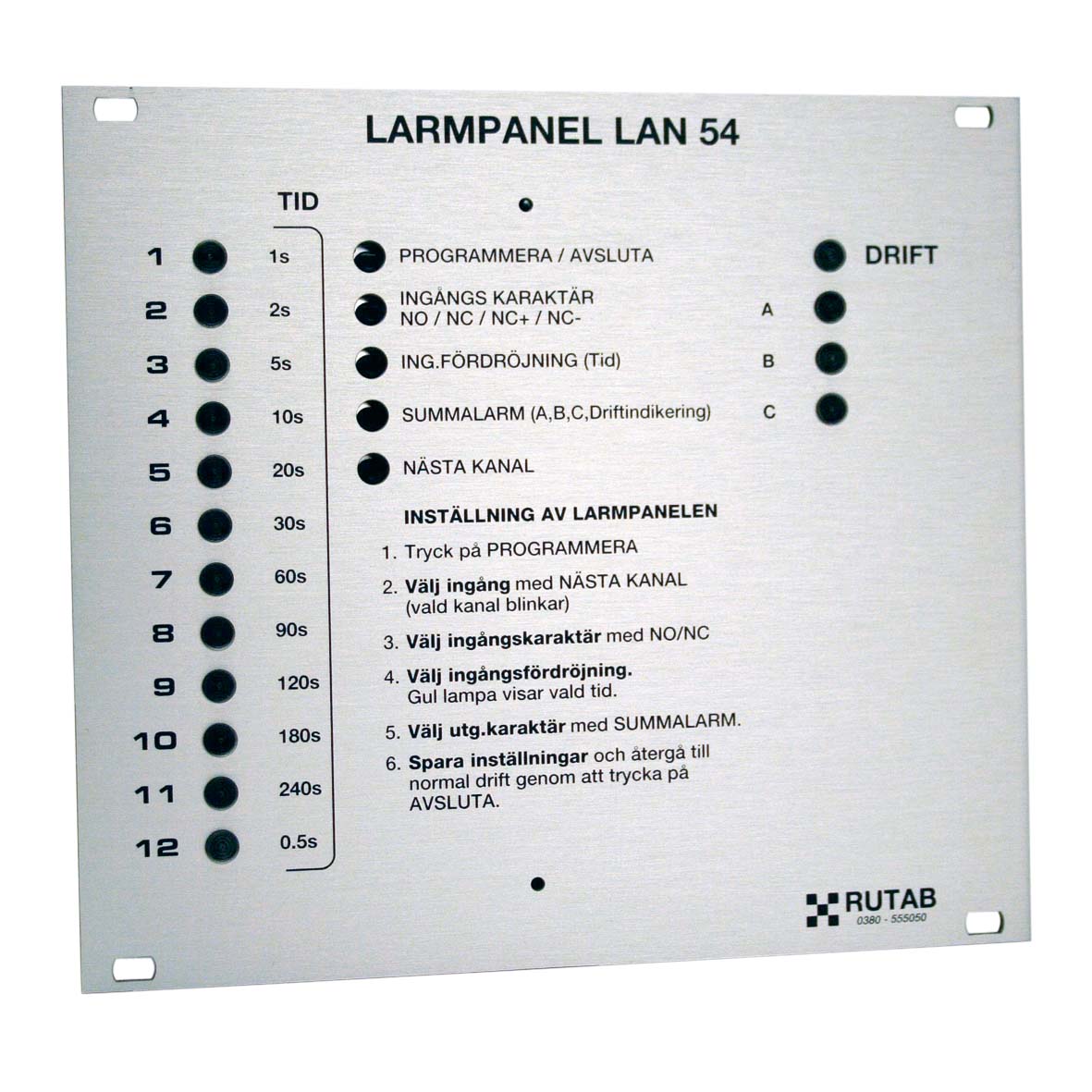

• Programmeringsinstruktion och inkopplingsanvisningar är tryckta på panelen
• Panelen är avsedd att monteras på apparatskåp, 19” subrack 3HEx28TE eller vår kapsling KL50
• Panelen kan förses med parallellkort LAN 300PR/50, vilket ger 12 galvaniskt fria kontakter för parallell överföring av larm

Funktion
Larm på ingångskontakten tänder motsvarande kanallampa efter inställd kanalfördröjning med blinkande rött sken samt aktiverar akustisk signal om detta är programmerat på ingången. Lampan (lamporna) för prioriterat summalarm tänds och den potentialfria kontakten (kontakterna) växlar.
Summalarm från alla slavar indikeras och kvitteras på masterpanelen (LAN 53-2). Vid kvittering av larmet släcks summalarmslampan, akustisk signal tystnar och reläet återgår till viloläge, kanallampan ändrar karaktär och lyser med fast rött sken tills dess att larmet är åtgärdat (om ingången är programmerad som KVITTERBAR). Om utgångarna är programmerade som EJ KVITTERBAR tystnar den akustiska signalen men summalarmet ligger kvar tills dess att felet är åtgärdat.
Om ytterligare larm inkommer efter kvittering blinkar dessa. Ett larm som försvinner innan kvittering skett, kvarstår och kanallampan blinkar. Varje nytt larm ger blinkande kanallampa.
Panelen kan även programmeras som driftindikering (fast gult sken).

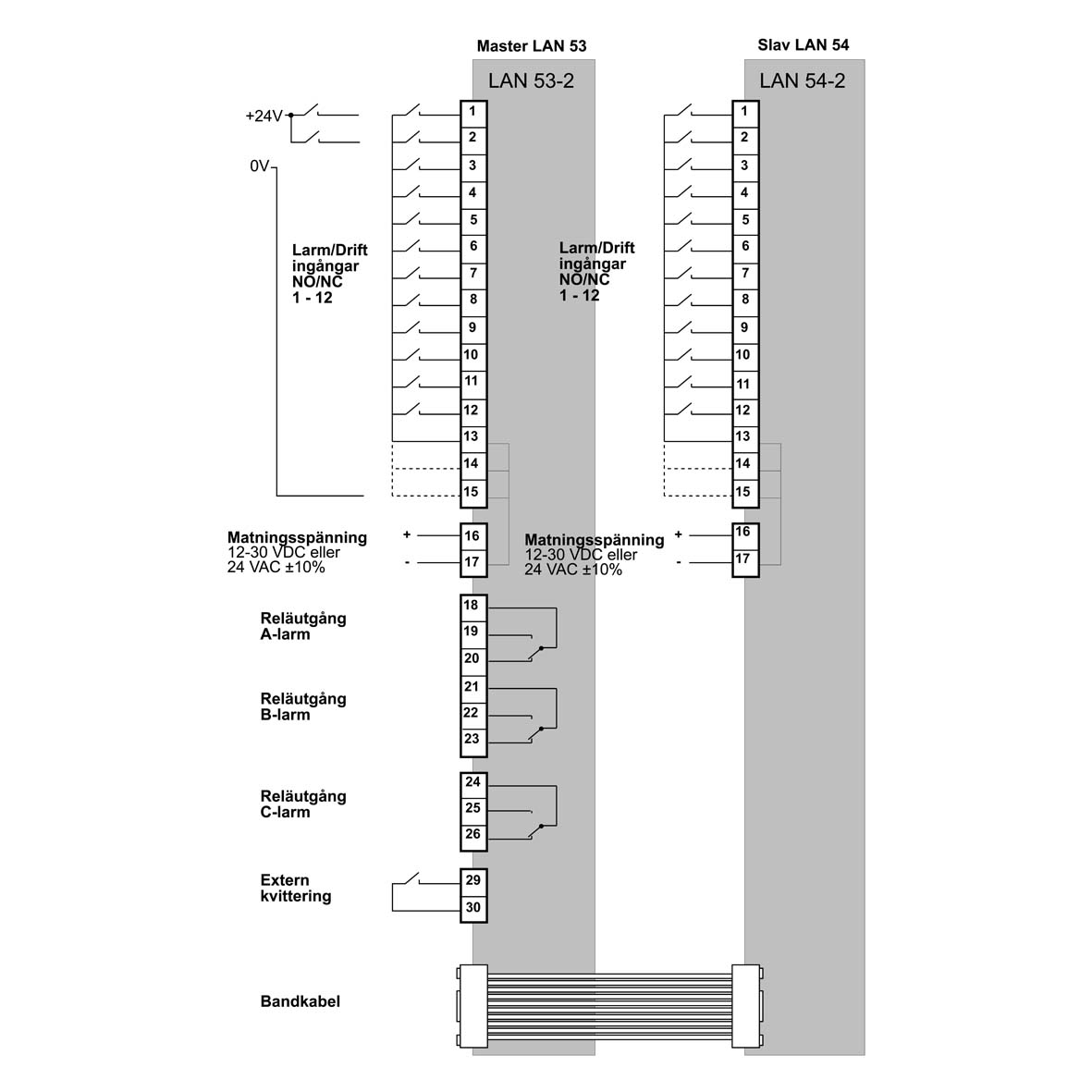

Sammankoppling av masterpanel och slavpanel sker snabbt och enkelt med flatkabel som medföljer slavpanelen LAN 54-2.

Drift
Vid normal drift visar lysdiod ”DRIFT” att driftspänning finns.

Lamptest
Tryck in ”TEST”-knappen på mastern (LAN 53-2) under ca en sekund. Alla felfria dioder lyser då.
