LAN 330-2 Larmpanel

LAN 330-2 med programmerbart larmminne, larmföljdsvisning och extern kvittering. Summalarm A, B, C och summer. Förberedd för batteribackup.

12 larmingångar
3st potentialfria växlande summalarmsutgångar, prioritet A, B eller C
Slutande eller brytande larmgivare. Positiv ingångsspänning (+24V) eller 0V vid larm
Varje larmingång är individuellt programmerbar
Digital inställning av fördröjningstider på in och utgångar, 1sek… 9h
Programmerbart larmminne, larmföljdsbevakning
Avbrottsfri drift kan erhållas med ett yttre blybatteri (T.ex. LAN BAT 12)

Skapa produktblad (PDF)

Frågor/Beställning

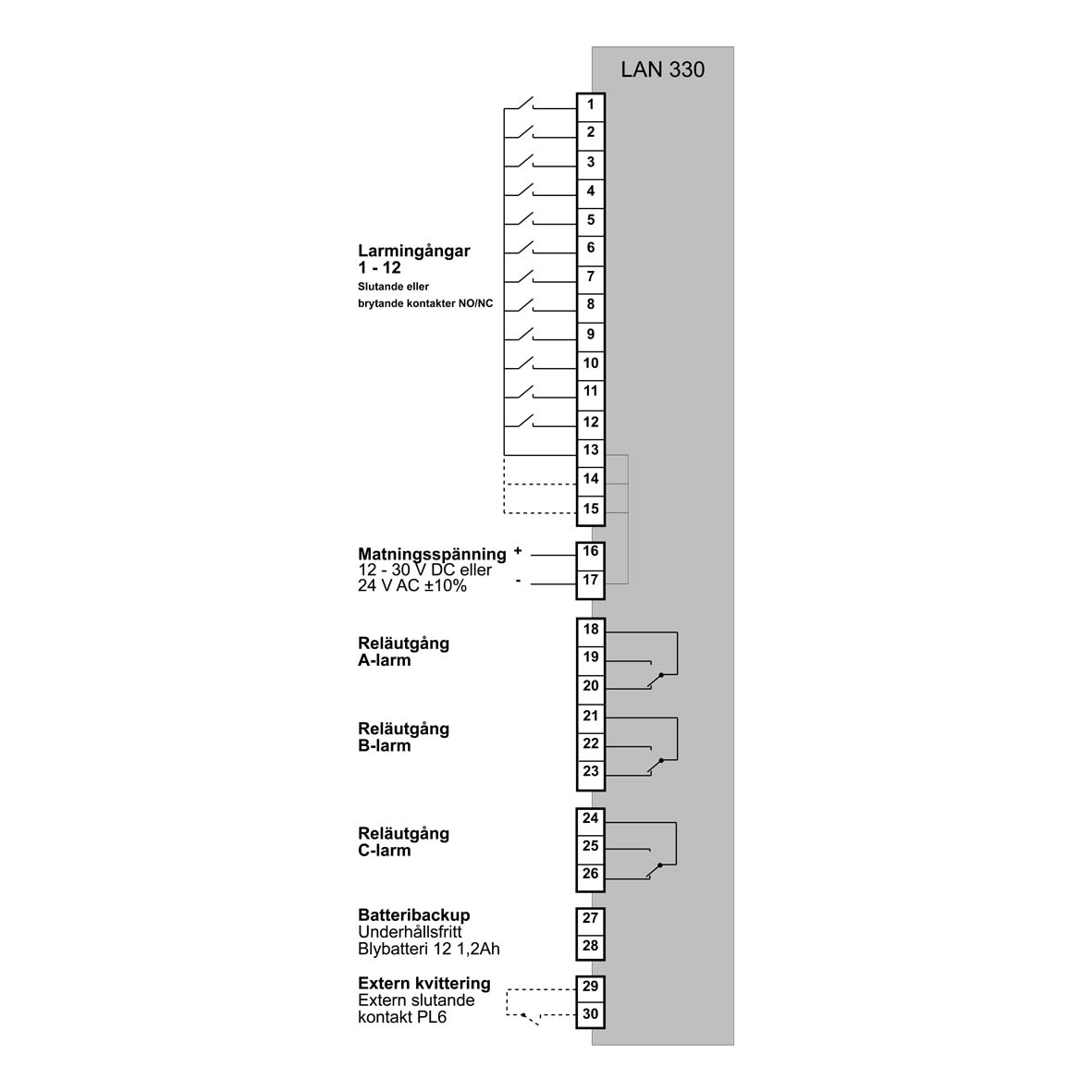

Alla inkommande kablar ansluts till plug-in-bara skruvplintar som förenklar montaget
Panelen är avsedd att monteras på apparatskåp, 19” subrack 3HEx28TE eller vår kapsling KL50

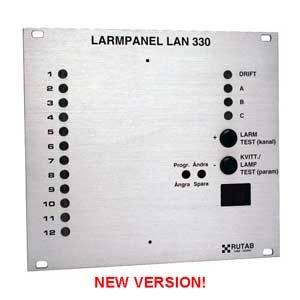

Indikering med lysdioder på modulens front
Valbara som larm eller driftindikering
Visning av larmföljd
Programmerbart akustiskt larm
Sex slavar (LAN 330-2 programmerad som slav) kan kopplas till mastern via en bandkabel (beställs separat) och ger då 84 ingångar

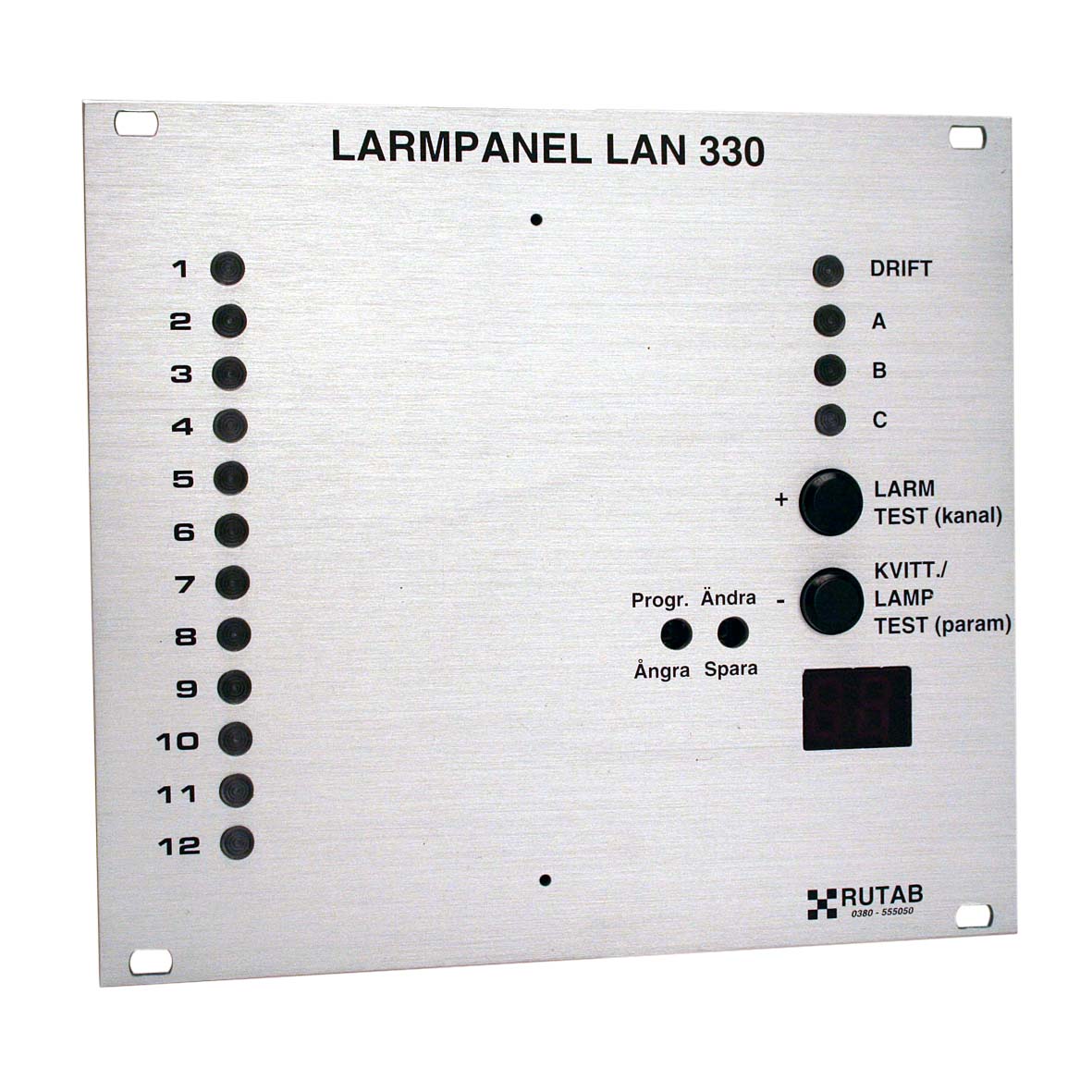

Panelens front är försedd med återställning, lysdiodtest samt larmtest
Summalarmsutgångarna larmar vid spänningsbortfall
Panelen kan förses med parallellkort LAN 300PR/330, vilket ger 12 galvaniskt fria kontakter för parallell överföring av larm.

Funktion
Larmcentral LAN 330-2 med 3 larmprioriteter är utrustad med 12 larm-ingångar.
För större antal larmingångar än 12, kan larmcentralen kombineras med upp till 6st slavpaneler (LAN 330-2 programmeras som slav) kopplas till mastern via en bandkabel (beställs separat) och ger då 84 ingångar.
Inkommande larm aktiverar ingången efter inställd ingångsfördröjning.
Kanallampan blinkar om larmminne är programmerat till, och lyser med fast sken efter kvittering om larmet fortfarande finns kvar.
Kanallampan lyser med fast sken om larmminnet är avstängt och släcks om larmet försvinner.
Larmföljden visas i sifferfönstret för ingångar som valts att ingå i larmföljdsbevakning.
Efter inställd summalarmsfördröjning tänds summalarmslampan och utgångsreläet växlar.
Summern kan programmeras till summalarmen A, B och C eller programmeras bort.
Panelen kan förses med parallellkort LAN 300PR/330.

Drift
Vid normal drift visar lysdiod ”DRIFT” att driftspänning finns.

Lamptest
Tryck in ”TEST”-knappen under ca en sekund. Alla felfria dioder lyser då.

Batteribackup
Batteribackup (27, 28) Larmpanelen har inbyggd laddningsregulator för underhållsladdning av ett yttre blybatteri för backup. Ett underhållsfritt blybatteri (endast blybatteri får anslutas) på 12 V kan anslutas direkt till panelens laddningsregulator (laddströmmen är begränsad till ca 300mA, 1,2 Ah batteri rekommenderas). Anslutning sker till plint 27 och 28. OBS! +(plus) till 27.
Observera att panelens normala matningsspänning skall vara 24V för att batteribackupen skall bli fulladdad.
Lämplig batterienhet: LAN BAT-12 (Till 1 st LAN BAT-12 kan man ansluta max 1 st LAN 330-2).

Antal larmingångar:

12st

Larmprioriteter:

3st

Insignal:

Larm vid slutande eller brytande kontakt < 1000 Ohm till 0V eller +24VDC

Indikatorer:

Röd eller gul lysdiod för kanallampor, Grön lysdiod för spänningssatt panel

Matningsspänning:

12 VDC eller 24 V AC/DC

Strömförbrukning:

drift 60 mA, larm 330 mA max. Eventuell laddström tillkommer.

Fördröjning:

A, B, C och ingångarna 1-99 sek, 1-90 min, 2-9 tim

Batteribackup:

13,7 V underhållsladdning, strömbegränsad till max 260 mA laddström. Drifttid ca 12 tim med 12 V 1,2 Ah. Större batteri kan anslutas för längre drifttid

Summalarm för respektive larmprioritet:

Växlande kontakt

Kontaktbelastning:

1 A vid 28 V AC/DC

Dimensioner:

H = 128,4 mm, B = 141,9 mm

Håltagning:

H = 115 mm, B = 135mm

Inbyggnadsdjup:

40 mm

DIN-standard:

3HE x 28TE
