PD4-M-1C-GH
1 relä för höga höjder
- Närvarodetektor för inomhusbruk i masterutförande med ett stort ovalt detekteringsområde, lämplig för höglager
- En kanal för belysningsstyrning med effektstarkt relä (potentialfri)
- En tryckknapps ingång
- Detekteringsområdet kan utökas med slavenheter
- Användningsexempel: lagerlokaler, höglager samt platser med högt i tak
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 0,8W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Fjärrkontroll
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
H 14m / T = 18°C:
vinkelrätt mot r 22m / Ø 44m
direkt mot r19m / Ø 30m
vinkelrätt mot r 22m / Ø 44m
direkt mot r19m / Ø 30m
Monteringshöjd min./.max./rekommenderad:
5 m / 16 m / 14 m
Rekommenderad monteringshöjd:
14m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Potentialfritt Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 2300 W, cos φ = 1 1150 VA, cos φ = 0,5 300W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Tidsinställning: 15 sek - 30 min, Puls Ljusvärden: Potentiometer 20 - 2000 lux
Dimensioner:
H x Ø mm: UTP 63 x 98
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja

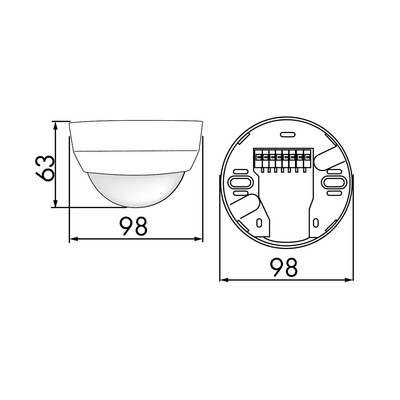

Måttskisser
![](/storage/ma/5a276e1576014b06a1e915e4de67a4c2/576cd50a4cb340afac5799b89dd4a768/400-374-0-JPG.Jpeg/E214C627A554AECC493F0A107E38BB50F3874672/Detekteringsomr%C3%A5de%20h%C3%B6gh%C3%B6jd.jpeg)
![](/storage/ma/d070eaa2914b473f8accf2eb15a06ff6/3efef4c69c77448cbc793f7ff22ca779/400-400-0-jpg.Jpeg/0F043EE53DB69F3DB99434215883ED4D2AC64031/MS051.jpeg)

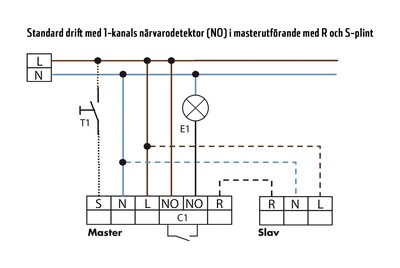

Kopplingsscheman
![](/storage/ma/cd6999b2f78548698c1f9bf6bff97065/0ff0c2ef61c74e27ba4f2cda12ff6ecd/400-268-0-jpg.Jpeg/F77C4FD674914E3C5635664A8A8D13750FA40EB2/KS015SE.jpeg)
