Indoor 180-TR
För trappautomatstyrning
- Väggmonterad rörelsedetektor för trappautomatstyrning och 180° detekteringsområde
- Triacversion med 2-ledare, utan neutral ledare för drift med trappautomatstyrning
- Ljussensorn känslighet och frånslagsfördröjning är justerbart
- Installation bredvid dörren eller ovanför på en höjd mellan 1.10m och 2.20m
- Utanpåliggande montage möjligt med förhöjningsram
- Kan kombineras med olika täckramar från ledande tillverkare, beställs separat!
- Användningsexempel: trappuppgångar och långa korridorer, för att ersätta tidigare tryckknapp!
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 1W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer
Ljusvärden:
Potentiometer 10 - 2000 Lux
Avkänningsområde:
180°
Detekteringsområde:
T = 18°C:
vinkelrätt mot max r 10m
direkt mot max r 3m
vinkelrätt mot max r 10m
direkt mot max r 3m
Rekommenderad monteringshöjd:
1,1m (max 2,2m)
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Tidsinställning:
Impulslängd: 0.1sek.
Dämpning av ljusnivåns tröskel: 1min. - 10min.
Dämpning av ljusnivåns tröskel: 1min. - 10min.
Kanal 1:
För belysningsstyrning, ljusreglerad.
Belastningsförmåga:
max. 200 mA/230 VAC
Halogenfri:
Ja

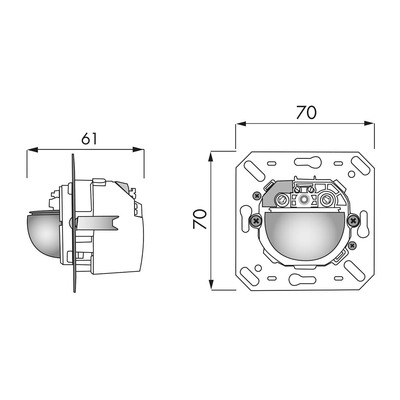

Måttskisser
![](/storage/ma/717fcd95f5f245b58b081500580050d1/43569b1e15c54029a0a21ae7f18db648/400-400-0-jpg.Jpeg/25EE2DDE8C657C46056A2ACBB1B6C1F29620C205/MS130.jpeg)
![](/storage/ma/3d9aa1918cf74a37afc53d4ad6caa14f/f24ef32e19584044a666cfea506f6cfd/400-400-0-jpg.Jpeg/1554E3B481DD9BFA6940F8EF5EAD4244EDAFCA4D/MS157.jpeg)

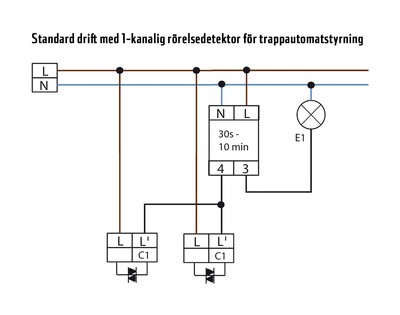

Kopplingsscheman
![](/storage/ma/db6f7134b89547eabe69992ecd1236a9/f114ae6b71474e38842b88b4429022ed/400-315-0-jpg.Jpeg/5AFE17D57C56C0DC0254A6FD1594CA7E48155725/KS009SE.jpeg)
