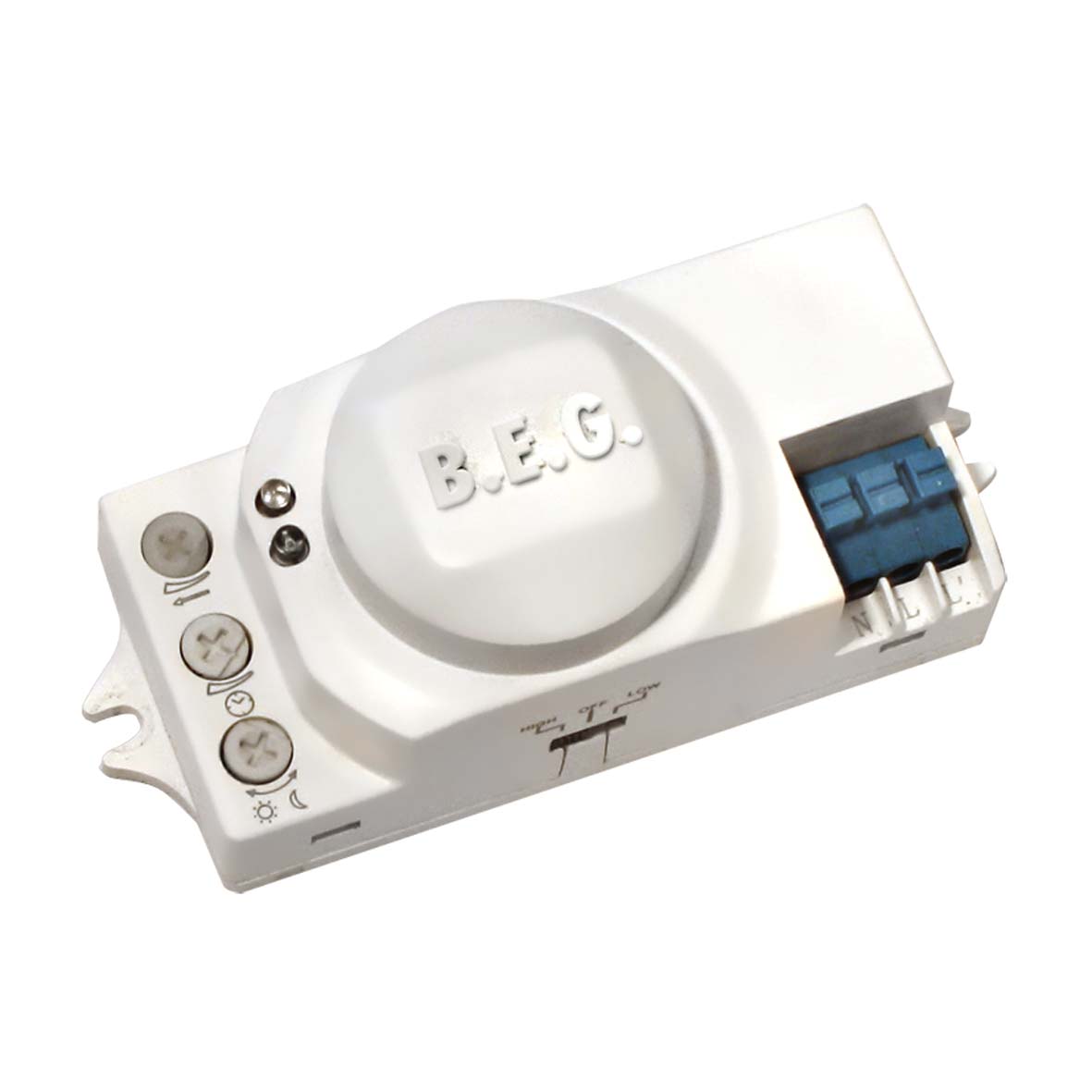

HF-MD1
1 relä HF detektor för infällt tak eller väggmontage
- Rörelsedetektor med HF-teknik: 5.8GHz
- Detekteringsområde: 360° för takmontage resp. 160° för vägg montage
- Detektering oberoende av temperatur
- Räckvidd, ljusvärde och frånslagsfördröjning justeras med potentiometer
- Användningsexempel: Installering i armaturer, torra apparatdosor, bakom täckplattor i vägg eller tak
Matningsspänning:
230V AC ±10% / 50Hz
Egenförbrukning:
ca 1,2W
Frekvens:
Radar / HF-teknik: 5,8 GHz
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-15°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer och DIP-brytare
Ljusvärden:
Potentiometer 2 - 2000 Lux
Avkänningsområde:
Takmonterad: 360°
Väggmonterad: 180°
Väggmonterad: 180°

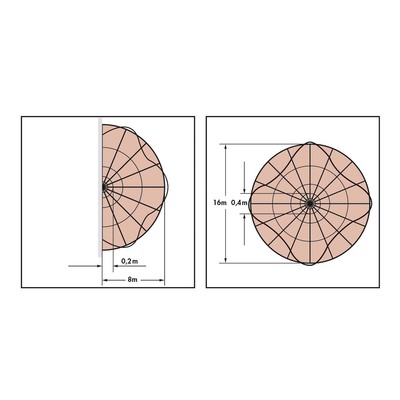

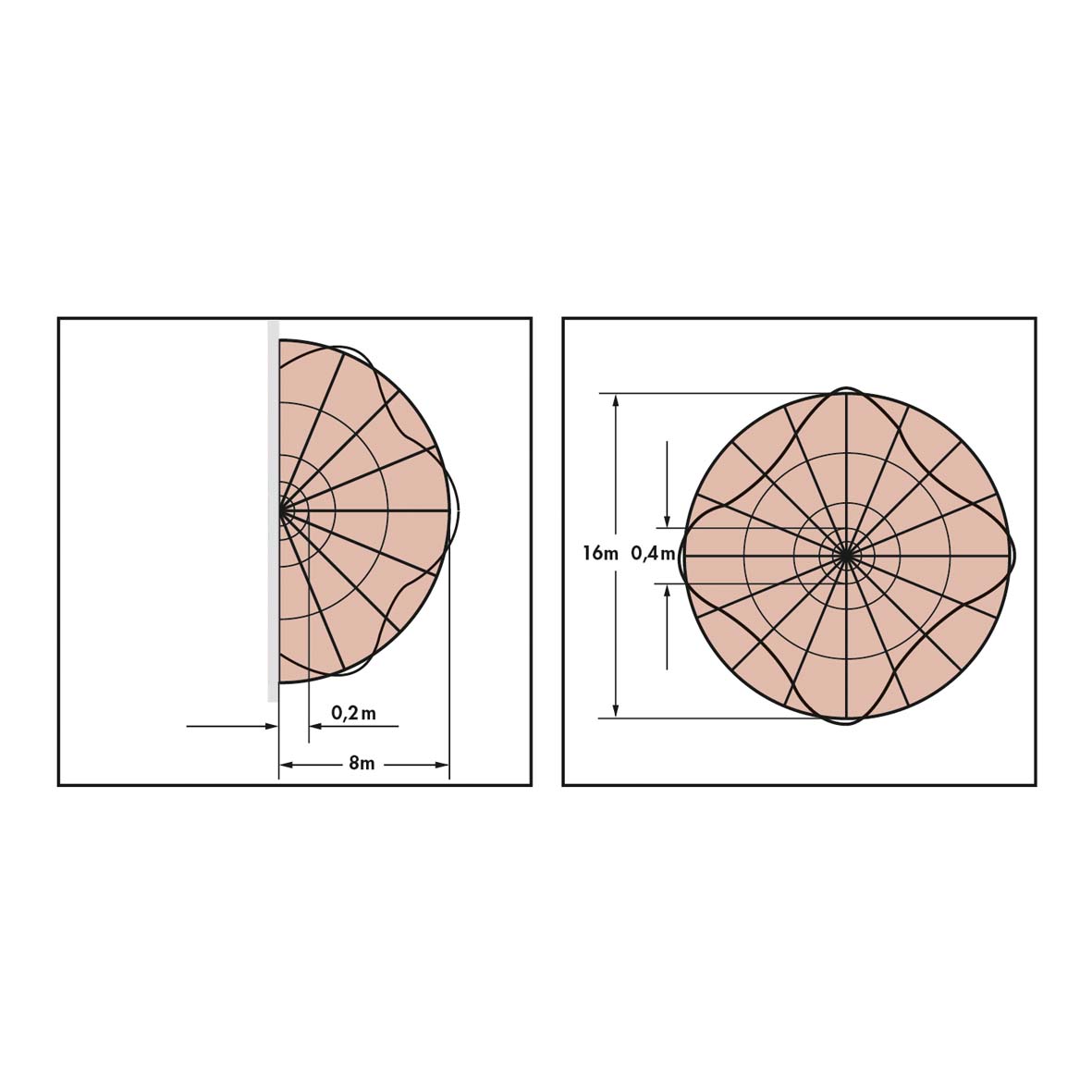

Detekteringsområde:
Beroende av storlek och hastighet på objektet
Takmonterad: H 2.50m, Ø 0,4 - max. 16m
Väggmonterad: Ø 0,2 - max. 8m
Takmonterad: H 2.50m, Ø 0,4 - max. 16m
Väggmonterad: Ø 0,2 - max. 8m
Rekommenderad monteringshöjd:
Tak: 2,5m
Tidsinställning:
HF-MD1: 5sek - 15min
HF-MD1 ESL: 5min - 15min
HF-MD1 ESL: 5min - 15min
Kanal 1:
För belysningsstyrning, ljusreglerad.
Belastningsförmåga:
1200 W, cos φ = 1
Dimensioner:
101 x 42 x 42mm
Halogenfri:
Ja

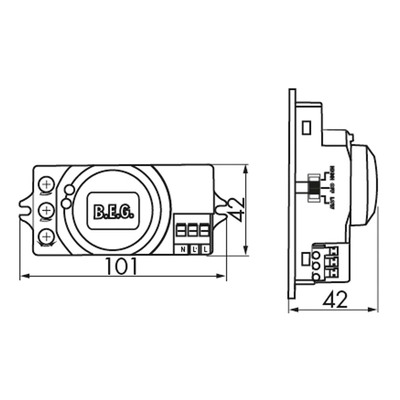

Måttskisser
![](/storage/ma/0424500ea178425bbf5c5b844e7d0242/164dc005b0fe487baee0453358942c7a/400-400-0-jpg.Jpeg/63E838745CF81695F50F2FC9038C1537332AA6B5/HF_MD1_MD2.jpeg)
![](/storage/ma/b59b9842e5714e389c6f8e61dfebfebe/34c2360d130149baac1c698ad6e860f9/400-400-0-jpg.Jpeg/065251ABCF3336C7BC994621BD1C0D131E7E8BC7/MS165.jpeg)

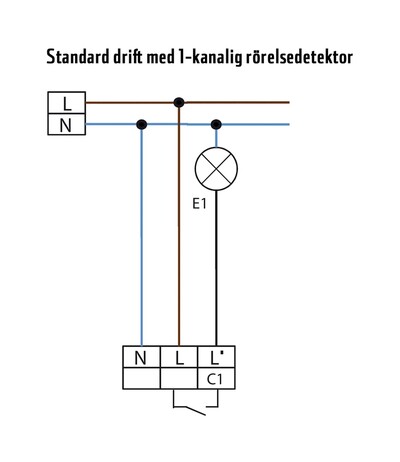

Kopplingsscheman
![](/storage/ma/d5f953625e304cc7921b1f3d3a8a3983/11cfe4be8a7d4cf191c81e5c32d61a8d/400-462-0-jpg.Jpeg/B44B4F208D6DD8B8D48B36606E80995783836D18/KS001SE.jpeg)
