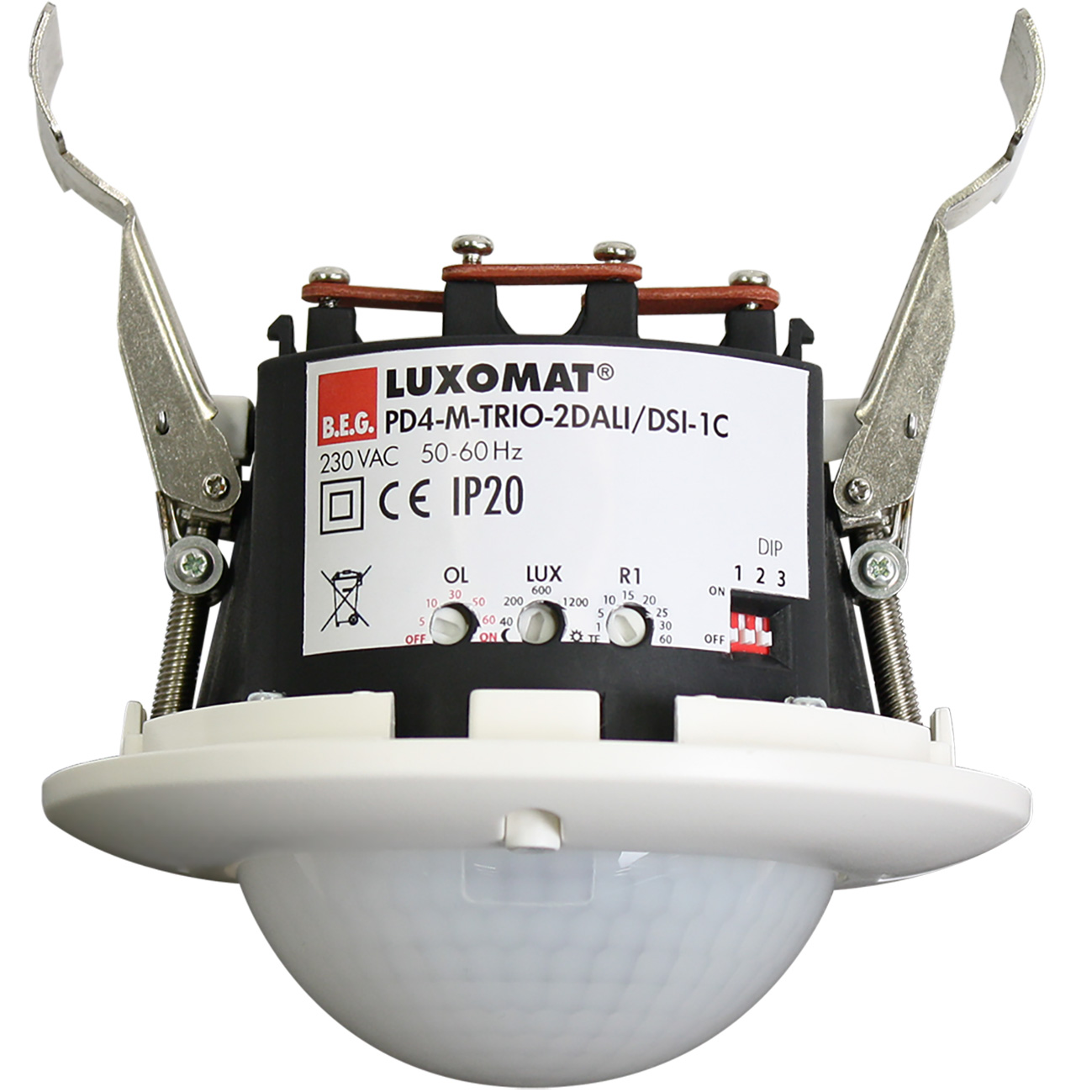

PD4-M-TRIO-2DALI/DSI-1C
2-kanal DALI och 1 relä
- Närvarodetektor i masterutförande för inomhusbruk med ett stort cirkulärt detekteringsområde
- Programmerbar som 2 alternativ 3 tryckknappar med 1 eller 2 belysningsgrupper DALI och 1 effektstarkt relä för belysning/ventilationskanal (potentialfri)
- Två ljussensorer för olika zoner i rummet, t.ex inre eller yttre belysningsgrupp
- Styr upp till 50 driftdon fördelat på 2 DALI grupper
- Orienteringsljus funktion
- Softstart
- Detekteringsområdet kan utökas med slavenheter
- Användningsexempel: kontor, konferensrum, skolor, förskolor och sjukhus
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 2W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer, DIP-brytare och fjärrkontroll
Ljusvärden:
Fjärrkontroll 100 - 1000 Lux,
Potentiometer 10 - 2000 Lux
Potentiometer 10 - 2000 Lux
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Max. antal anslutna driftdon:
upp till 50 (max 25 per kanal DA 1 och DA 2)
Tidsinställning:
1 - 60min.
Kanal 1:
DALI/DSI - DA 1 för belysningsstyrning, ljusreglerad (broadcast).
Kanal 2:
DALI/DSI - DA 2 för belysningsstyrning, ljusreglerad (broadcast).
Kanal 3:
För belysningsstyrning (tavelbelysning), dagsljusberoende eller rörelsestyrd, VKV endast rörelsestyrd. Potentialfritt utgångsrelä.
Relä:
NOC/med pretravel volfram kontakt
Belastningsförmåga:
3000 W, 230V~, 16 A cosφ=1
1500 VA cosφ= 0.5, μ-kontakt
max startström Ip (20ms) = 165 A
max. startström Ip (200µs) = 800 A
1500 VA cosφ= 0.5, μ-kontakt
max startström Ip (20ms) = 165 A
max. startström Ip (200µs) = 800 A
Dimensioner:
H x Ø mm: UTP 85 x 124, TAK 100 x 117
Synlig del efter inbyggnad:
H x Ø mm: 37 x 117
Impulsutgång:
Optocoupler max. 2W
Impulsfördröjning:
2s eller 9 s
Tryckknapps ingång:
3 tryckknappar
Halogenfri:
Ja

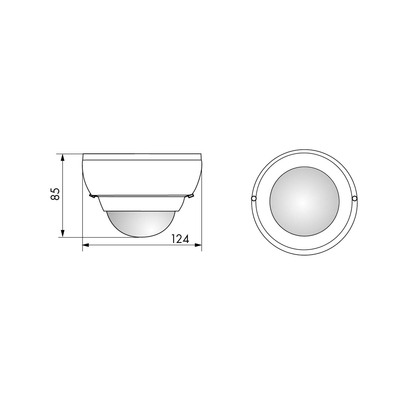

Måttskisser
![](/storage/ma/099b075edac9465e8801838758453822/ebbf1b27c3a149758271951308818a69/400-338-0-JPG.Jpeg/109FAD196A23555F13A5CB187B3966759A3FF207/PD4.jpeg)
![](/storage/ma/8288a09f8c8a4641b46df8d313a992bd/7319659f24ee4865b256d280b5b2c9de/400-400-0-jpg.Jpeg/41046442ED8D8BC4F08A17D38616B8E8DC0A37D4/MS092.jpeg)
![](/storage/ma/3f9392a151e5491a81268e629fe2ba3d/b5dd688579344356bd61932000ab2a2e/400-400-0-jpg.Jpeg/1C24F2526B631C50464A5F835CDE6F5E1F0BBD4F/MS136.jpeg)

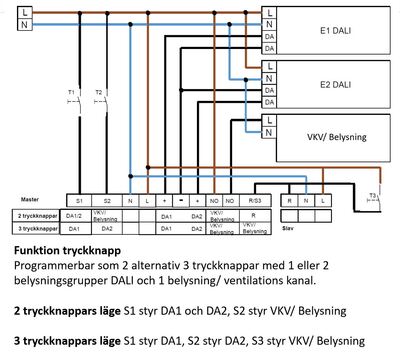

Kopplingsscheman
![](/storage/ma/ec897fd06aae46cf83224042f4589e5b/37747e0b67a248f1b07d02f199563706/400-363-0-JPG.Jpeg/D5C8AEDD8C3073FC995429DB573F471F7EA23DEF/KS027SE%20V.2.jpeg)
