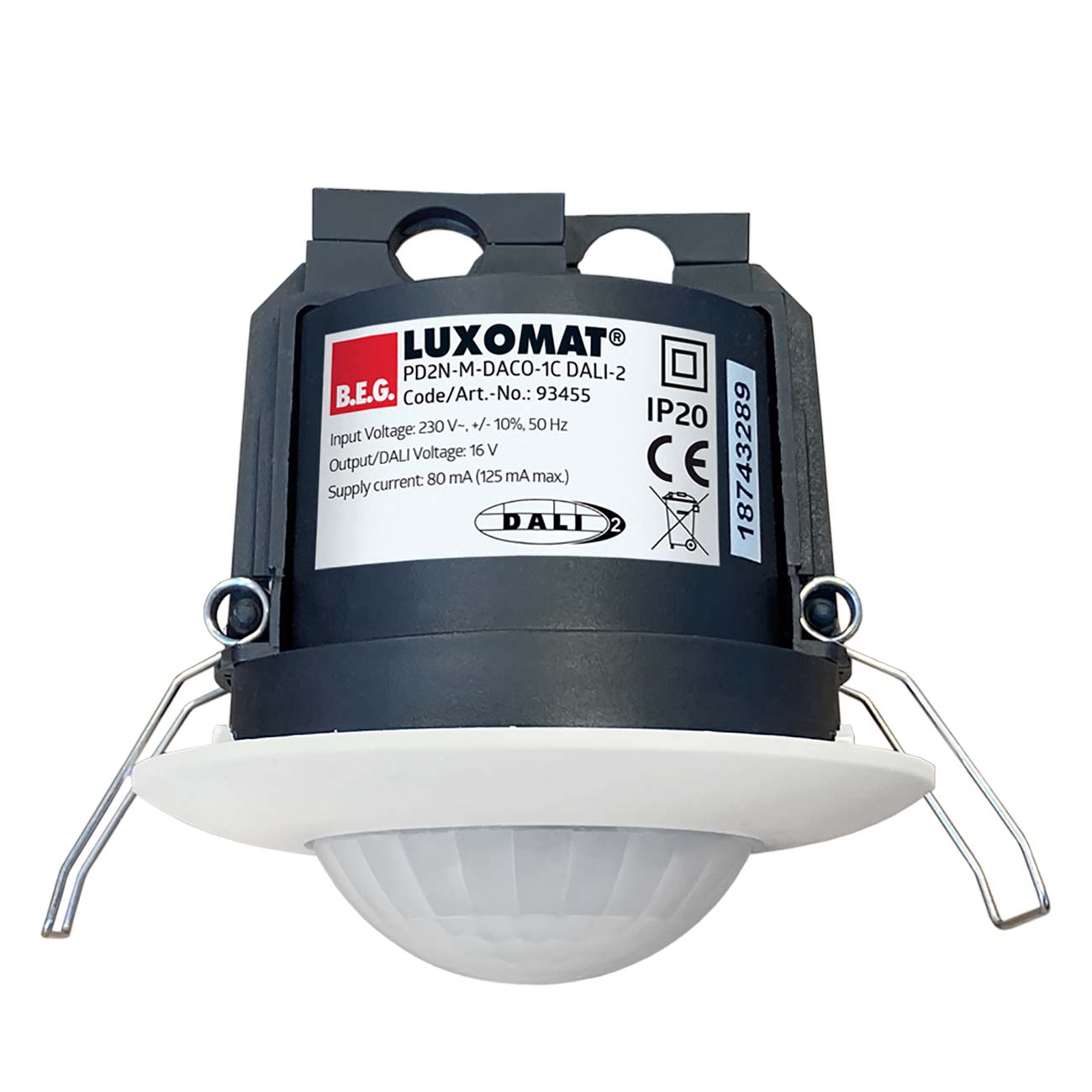

PD2N-M-DACO-1C DALI-2
1-kanal DALI och 1 relä
- Närvarodetektor DALI broadcast i masterutförande för inomhusbruk
- En DALI kanal för belysningsstyrning och 1 relä för belysningsstyrning
- 2 tryckknapps ingångar
- DALI-2-certifierad
- Intern och extern ljussensor
- DALI utgång: 80mA, kan utökas med en strömförsörjning, Använd ”Kalkylator för beräkning av strömförsörjningen”
- Detekteringsområdet kan utökas med max 8st slavenheter
- Programmeras med BLE-IR adapter och BEG one app alternativ fjärrkontroll IR-PD-DALI för enkla funktioner
- För utanpåliggande montage används förhöjningsram
Matningsspänning:
230 V / 50 Hz
Egenförbrukning:
ca 2W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning, ljusreglerad Belastningsförmåga DALI-utgång: 80mA (garanterad), 125mA (max.) Tidsinställning: 1 - 150min Ljusvärde: 10 - 2500 lux
Kanal 2:
Belysning- eller ventilationsstyrning Belastningsförmåga: 2300 W, cos φ = 1 1150 VA, cos φ = 0.5 300 W LED max. startström lp (20ms) = 165 A Tidsinställning: 5 - 120 min, Alarm puls, puls
Kontakt:
1-poligt slutande
Tryckknapps ingång:
2 tryckknappar
Halogenfri:
Ja

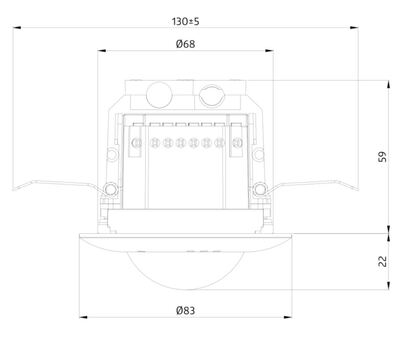

Måttskisser
![](/storage/ma/8b5a6838aeef4ac78ede1cf79d9c7482/03b420f9a8434af5b8a931ea4ab3775a/400-338-0-JPG.Jpeg/5DAC906EC09827421FBA73210E4959C394E6FA15/PD2_PD3_PD9_PICO.jpeg)
![](/storage/ma/dd5a58005beb478aa37462ed81a61440/4d003667e2544a428a22917df0892aee/400-339-0-JPG.Jpeg/63099E6CB4DFFE31597C28304D98EC905847F9CD/1301603%20m%C3%A5tt.jpeg)

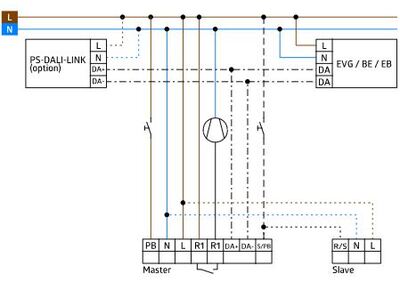

Kopplingsscheman
![](/storage/ma/734c857bf5b2444abf1809cfcc0b5fd4/6df540e86ffc48e8a1fe49db80dcb19a/400-282-0-JPG.Jpeg/B9F3696606AF39F2E3B0D38B8DD84C347C6C8F12/1301603%20inkoppling.jpeg)
