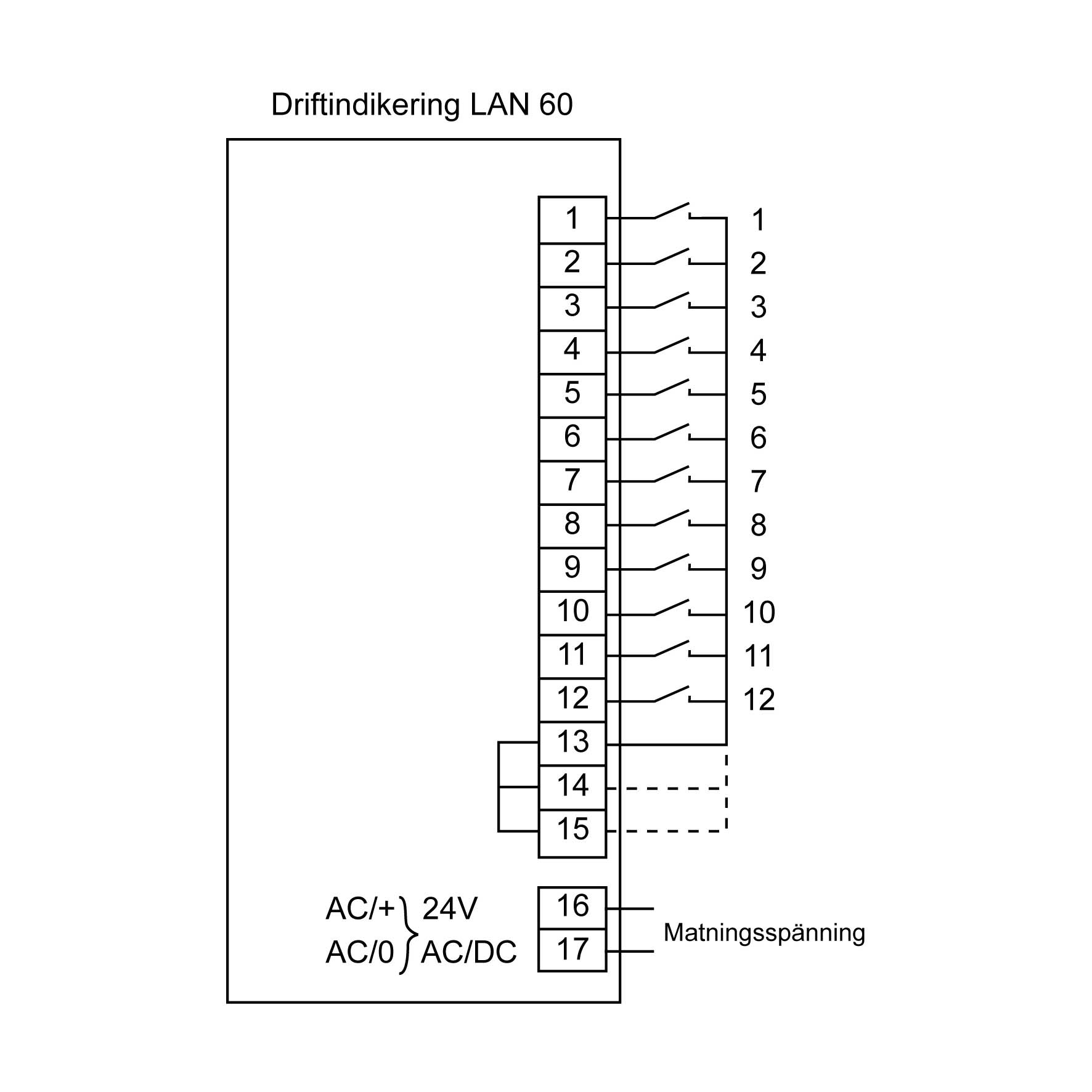

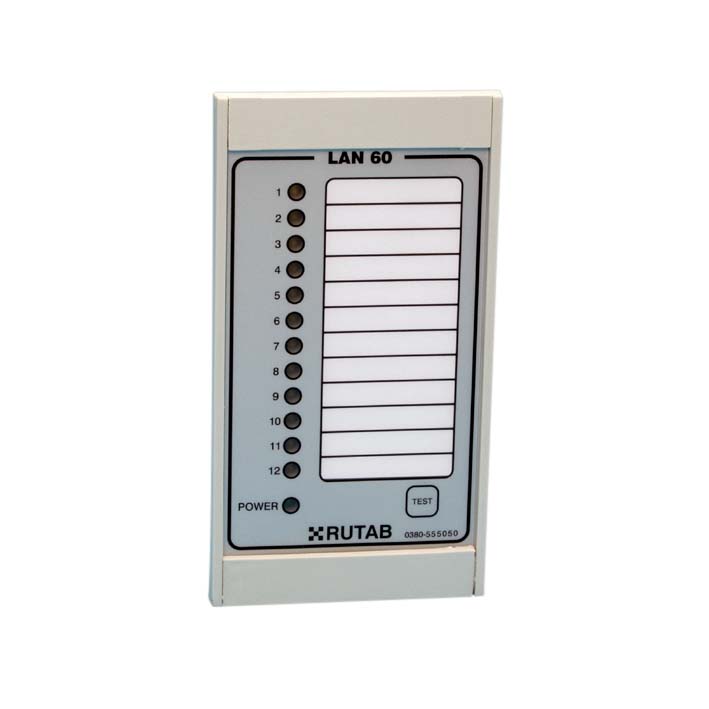

LAN 60 Driftindikeringspanel
- Litet format 129x70x27mm (inbyggnadsdjup 20mm)
- 12 larmingångar, slutande (NO)
- Indikering med lysdioder på modulens front
- Alla inkommande kablar ansluts till plug-in-bara skruvplintar som förenklar montaget
- Panelens front är försedd med lysdiodtest.
Funktion
Slutning av ingångskontakten tänder motsvarande kanallampa med fast gult sken. När kontakten åter öppnas släcks kanallampan.
Drift
Vid normal drift visar lysdiod ”POWER” att driftspänning finns.
Lamptest
Tryck in ”TEST”-knappen under ca en sekund. Alla felfria dioder lyser då.
Antal larmingångar:
12st
Insignal:
Vid slutande kontakt < 1000 Ohm
Indikatorer:
Gula lysdioder för kanallampor 1-12. Grön Lysdiod för spänningsatt panel.
Ledning till larmgivare:
2-ledare, max 100m för 0,5 mm² ledningsarea. Separatförläggs skiljt från kraftkablage.
Matningsspänning:
24 V AC/DC -10% - +20%
Strömförbrukning:
drift 10 mA, larm 120 mA max
Håltagning:
H = 122,2 mm, B = 1 panel 65,0 mm, 2 paneler 146,0 mm, 3 paneler 227,6 mm
Temperaturområde:
-20°C....+50°C
Skyddsklass:
IP32
Vikt:
0,10 kg
