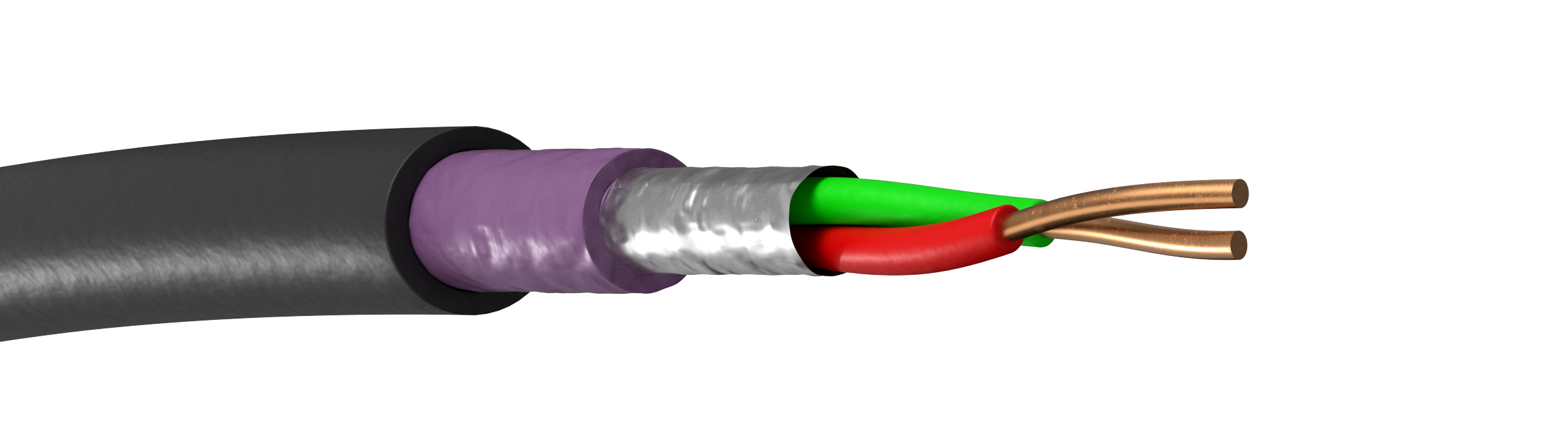

Novotronic Profibus L2-DP/FIP UV
Industriell fältbusskabel för utomhusbruk
- EMC-anpassad
- UV-beständig
- Markförläggning
Busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln är anpassad för utomhusbruk och markförläggning. Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC).
Rätt till ändringar förbehålles
Märkspänning Uo/U signal:
100V
Ledaruppbyggnad:
Klass 1 = entrådig (solid ledare)
Material Ledare:
Koppar
Ledarisolering:
PE
Ledarfärg/Ledarmärkning:
Röd och Grön
Innermantel:
Special PVC
Skärm:
Aluminiumfolie och fläta av förtent koppartråd
Yttermantel:
PE
Färg på yttermantel:
Svart
Böjradie fast förläggning:
300mm
Min temperatur fast förläggning:
-40°C
Max temperatur fast förläggning:
+70°C
Provspänning:
3600V/3 sek.
Ledarresistans:
max. 110 Ohm/km
Isolationsresistans:
≥16 000 Mohm x km
Kapacitans:
28,5 nF/km
Dämpning:
vid 16 mHz <45 dB/km, vid 4 mHz <22 dB/km, vid 38,4 mHz <5,0 dB/km, vid 9,6 mHz <3,0 dB/km
Impedans:
Nominellt värde 150 Ohm, 3-20 MHz 150±15 Ohm, 38,4 kHz 185±18,5 Ohm, 270±27 Ohm
Brandspridningsklass:
IEC 60332-1
