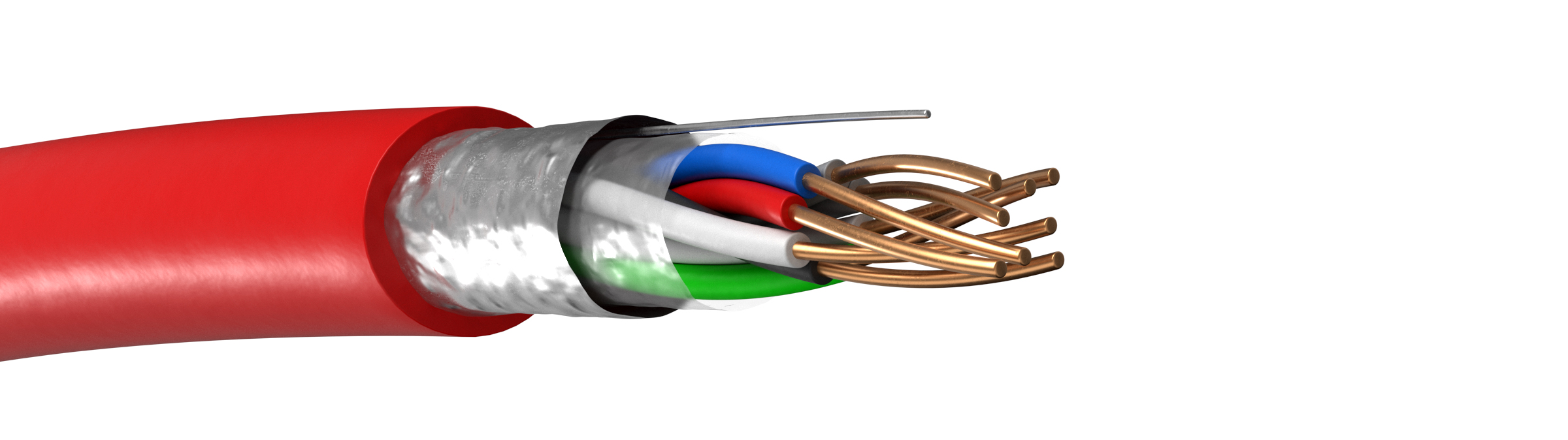

JE-H(St)H PH 120

Brandresistent halogenfri folieskärmad telesignalkabel
  • Brandresistent
  • Halogenfri
  • Miljövänlig
  • Byggvarubedömd
  • SundaHus

Telesignalkabel för signalöverföring i t.ex. brandlarmsanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhämmande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 minuter för enstaka kabel förlagda tillsammans på t.ex. kabelstegar. Kabeln har parvis tvinnade ledare för att minska signalöverföringen mellan paren. Kabeln har en gemensam skärm av aluminiumfolie som skydd mot yttre elektriska störningar.

För att erhålla en elektrisk installation som klarar ett brandförlopp krävs, att förutom kabel, även installationsmaterial definieras som brandsäker.

Rätt till ändringar förbehålles

Märkspänning Uo/U:
300V
Ledaruppbyggnad:
Klass 1 = entrådig (solid ledare)
Material Ledare:
Koppar
Ledarisolering:
Keramisk silikongummi
Ledarfärg/Ledarmärkning:
Färgmärkta
Bandage:
Flamhämmande väv
Skärm:
Aluminium/polyester folie med förtent biledare
Yttermantel:
Halogenfri specialblandning
Färg på yttermantel:
Röd
Min temperatur fast förläggning:
-30°C
Max temperatur fast förläggning:
+90°C
Lägsta förläggningstemperatur:
-5°C
Provspänning:
Ledare/Ledare 500V, Ledare/Skärm 2000V
Kapacitans:
120 nF/km vid 800Hz
Halogen och brandgasnorm:
IEC 60 754-1 & IEC 60 754-2
Halogenfri enligt:
IEC 60754
Rökutveckling:
IEC 61034-2
Brandresistent:
IEC 60331-21, EN 50200(PH120)
Brandspridningsklass:
IEC 60332-3-24
