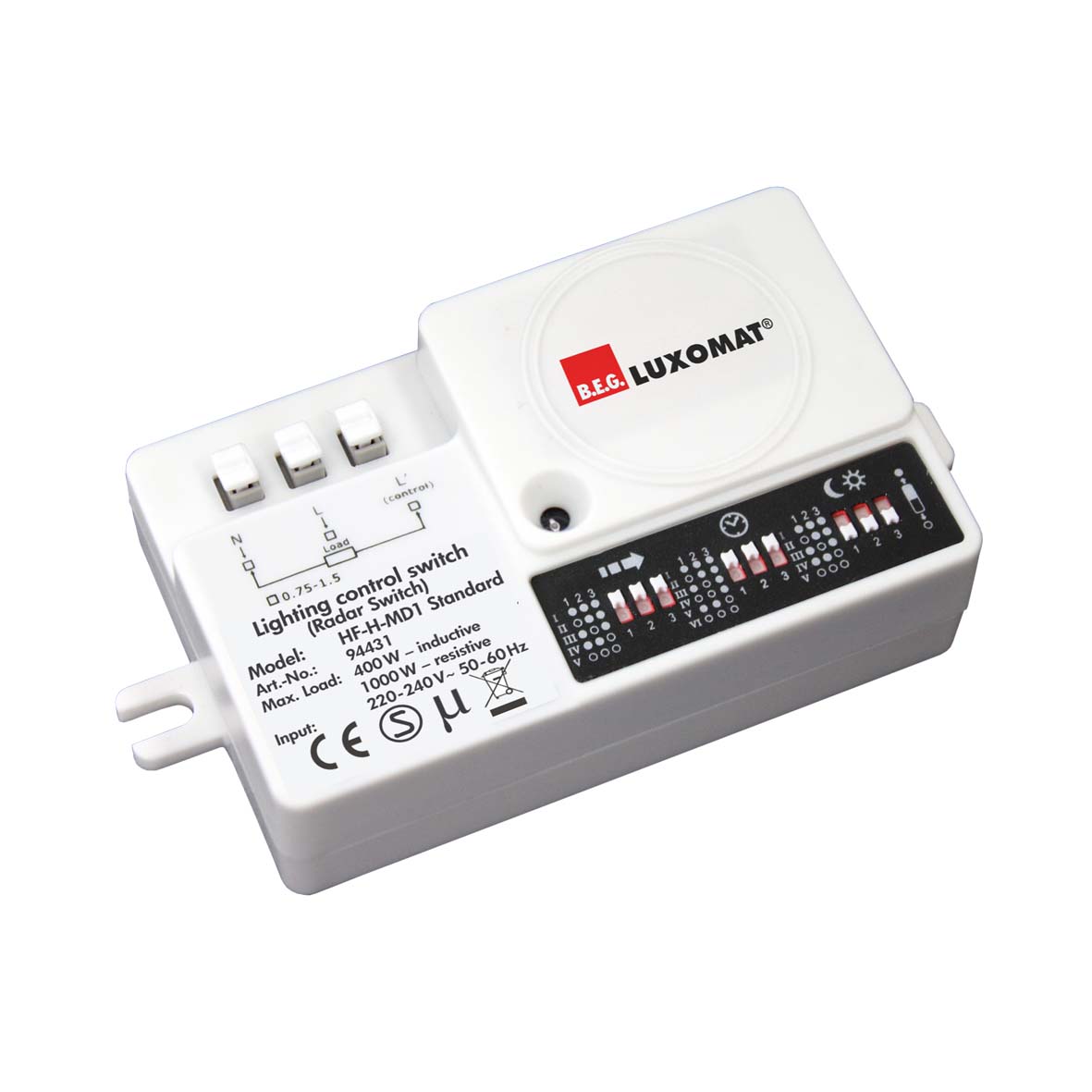

HF-H-MD1
1 relä HF detektor för infällt tak eller väggmontage
- Rörelsedetektor med HF-teknik: 5.8GHz
- Detekteringsområde: 360° för takmontage resp. 160° för vägg montage
- Detektering oberoende av temperatur
- Räckvidd, ljusvärde och frånslagsfördröjning justeras med DIP-brytare
- Användningsexempel: Installering i armaturer, bakom täckplattor i vägg eller tak
Matningsspänning:
230V AC ±10%
Egenförbrukning:
ca 0,8W
Frekvens:
Radar / HF-teknik: 5,8 GHz
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-35°C....+70°C
Skyddskategori:
II
Inställningar:
DIP-brytare
Ljusvärden:
DIP-brytare 2 - 30 Lux
Avkänningsområde:
Takmonterad: 360°
Väggmonterad: 180°
Väggmonterad: 180°

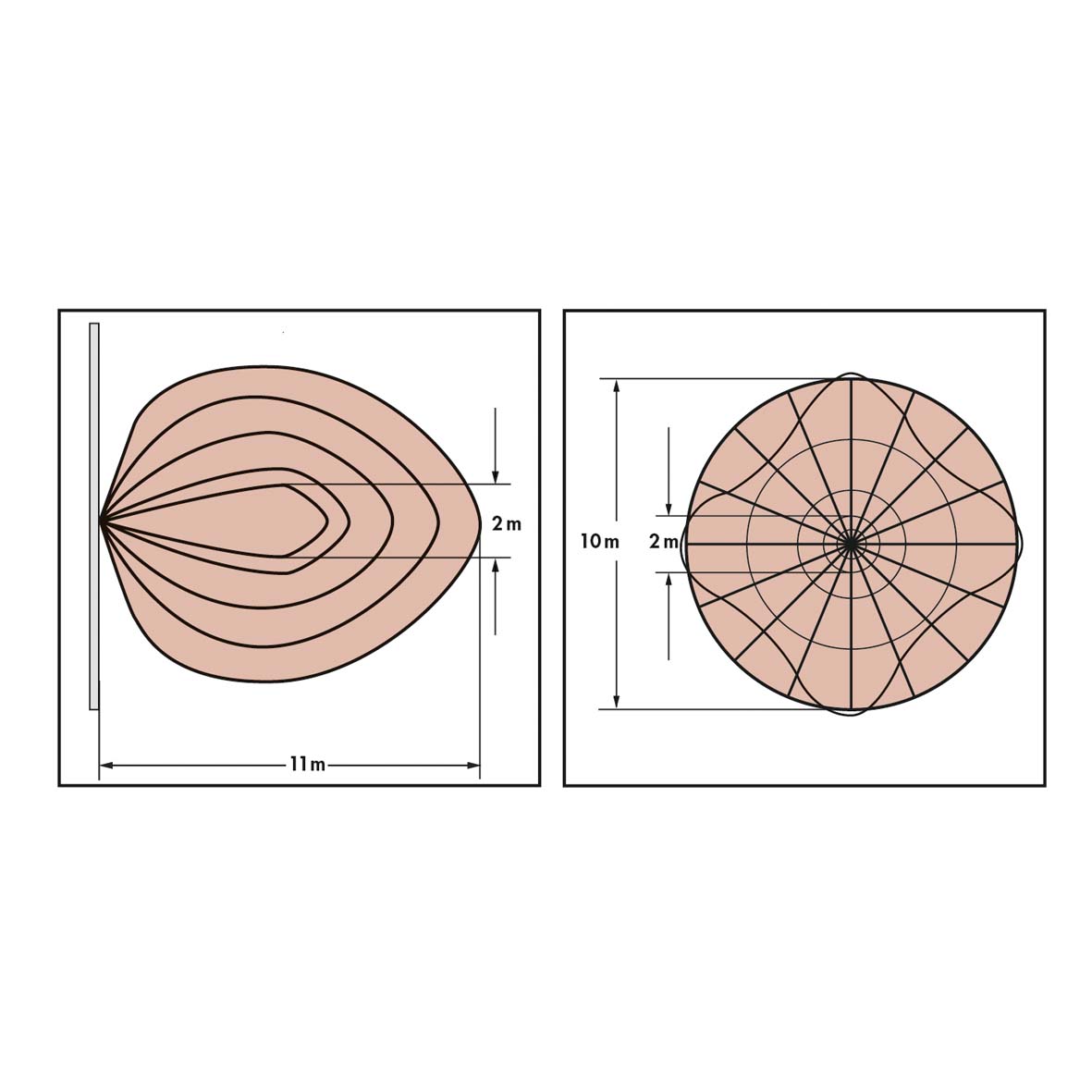

Detekteringsområde:
Beroende av storlek och hastighet på objektet
Takmonterad: H 2.50m, Ø 1,6 - max. 16m
Väggmonterad: Ø 0,8 - max. 8m
Takmonterad: H 2.50m, Ø 1,6 - max. 16m
Väggmonterad: Ø 0,8 - max. 8m
Rekommenderad monteringshöjd:
Tak: 2,5m
Tidsinställning:
5sek - 25min
Kanal 1:
För belysningsstyrning, ljusreglerad.
Belastningsförmåga:
1000 W, cos φ = 1
Dimensioner:
103 x 53 x 26mm
Halogenfri:
Ja

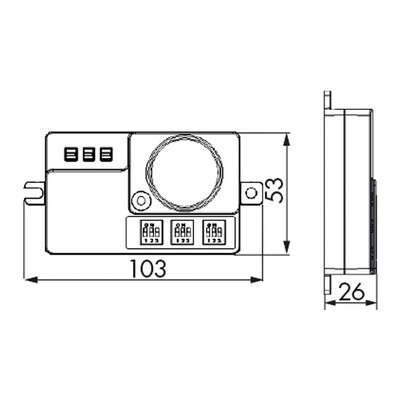

Måttskisser
![](/storage/ma/9b8b18c5cf704346890d7ef92dc3cdaa/adcdd9be46a6403981d2186e582839ce/400-400-0-jpg.Jpeg/6D6966599B81394EB077D66A3BB284D8B4434588/HF_H_MD1.jpeg)
![](/storage/ma/847032ccf3e44b0ba62f88b997316799/4d2b5cf1a7ae4246bf06a42bbb3609a6/400-400-0-jpg.Jpeg/10A7B09739FBB61199DD4E873CA5E98A116C6C88/MS167.jpeg)
Kopplingsscheman
![](/storage/ma/d5f953625e304cc7921b1f3d3a8a3983/11cfe4be8a7d4cf191c81e5c32d61a8d/400-462-0-jpg.Jpeg/B44B4F208D6DD8B8D48B36606E80995783836D18/KS001SE.jpeg)
