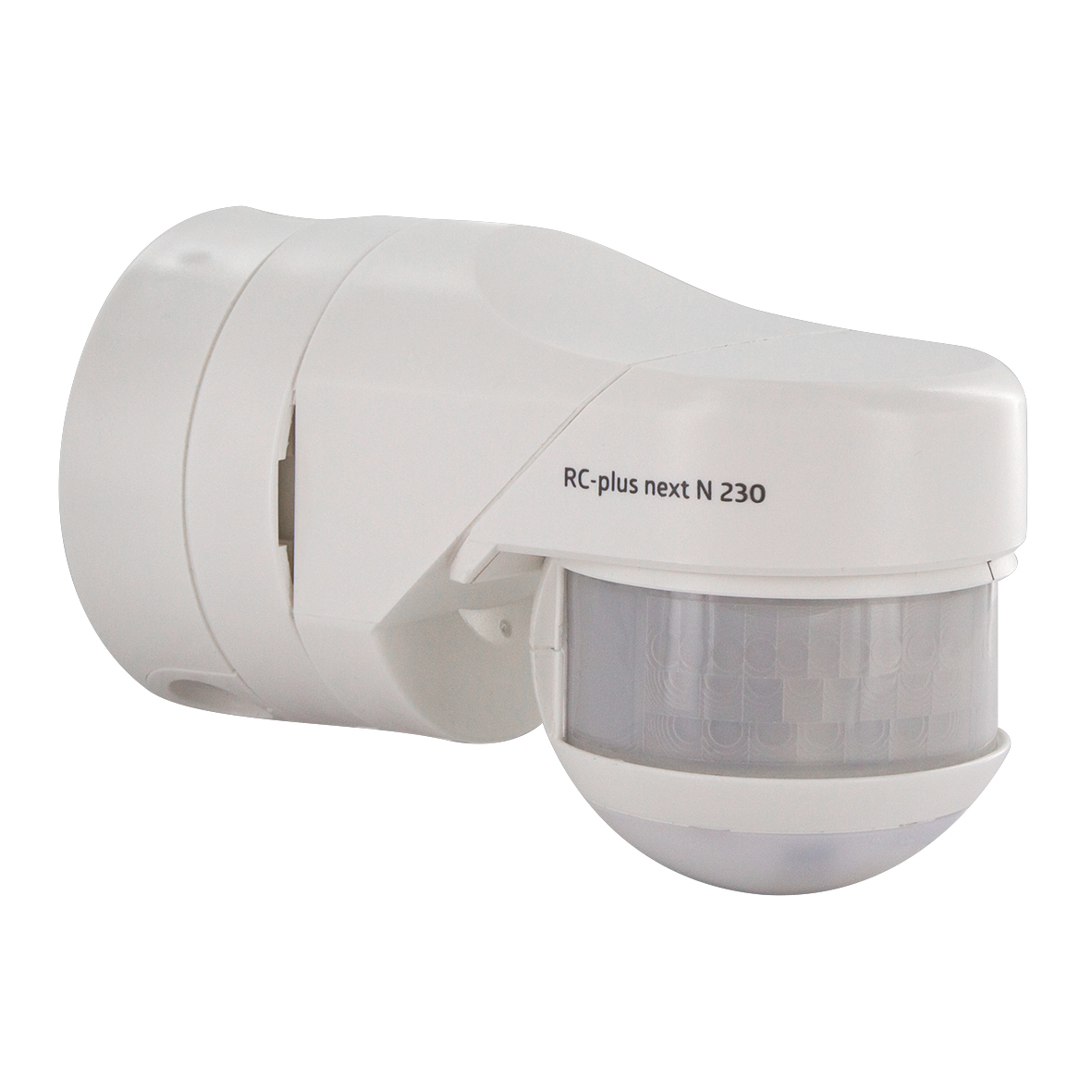

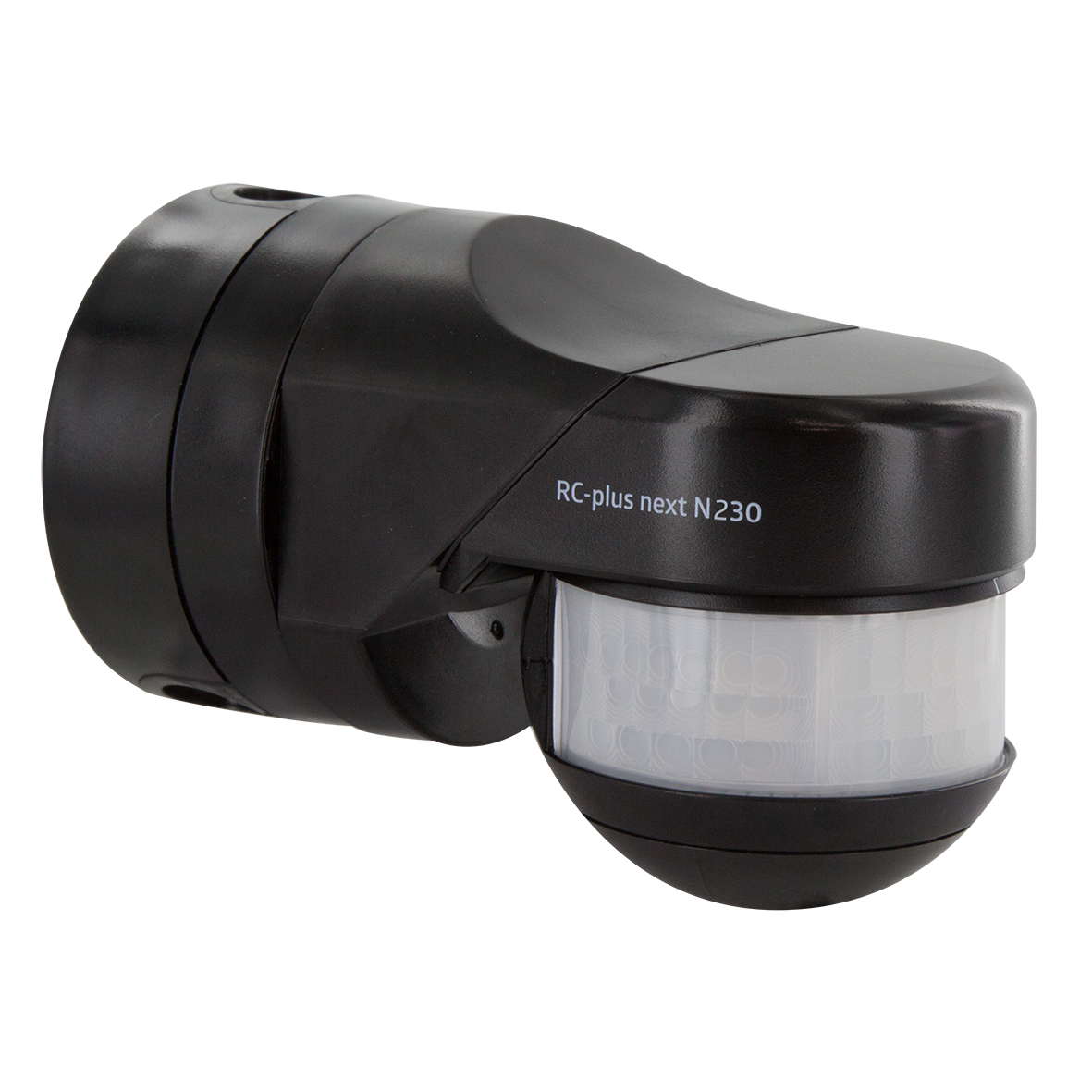

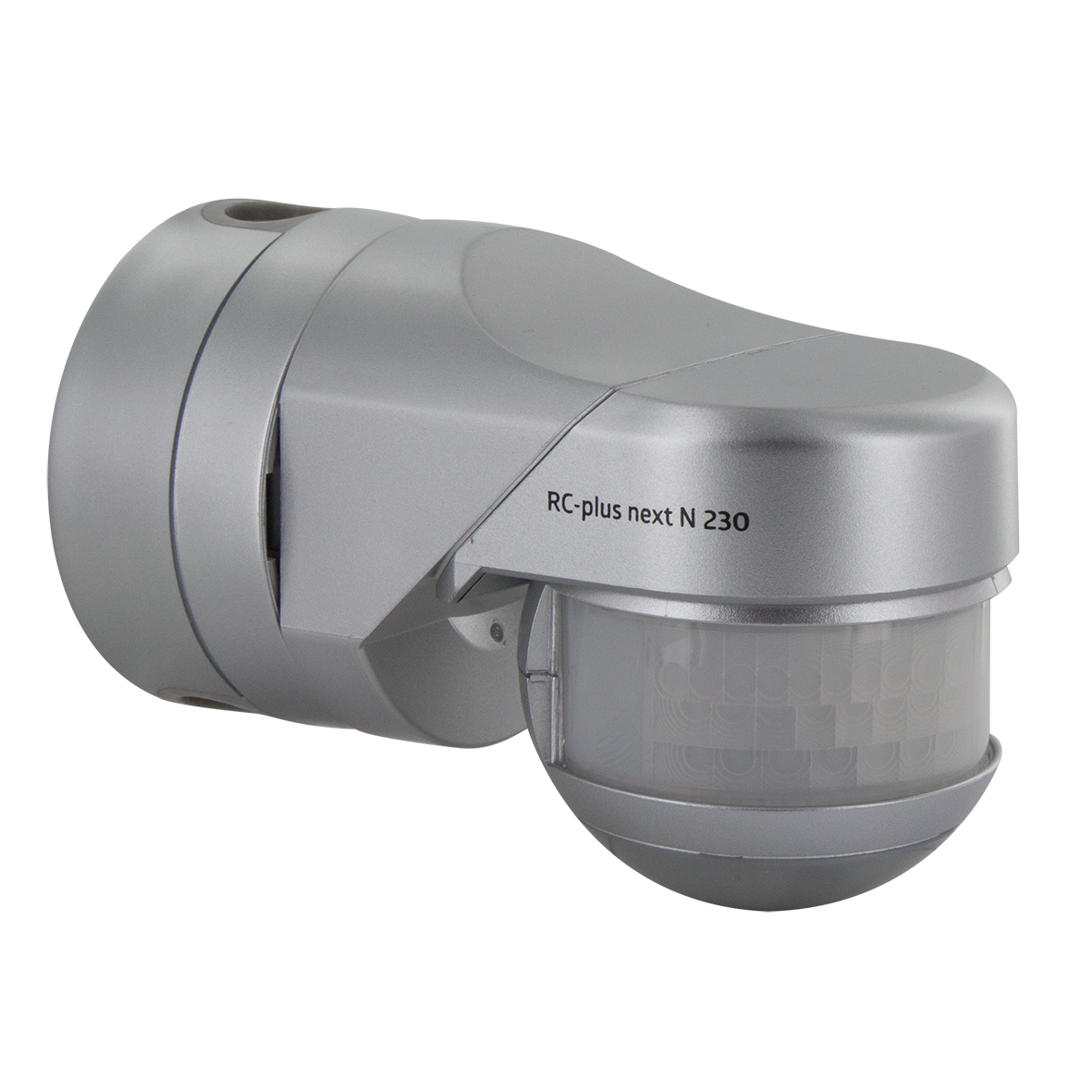

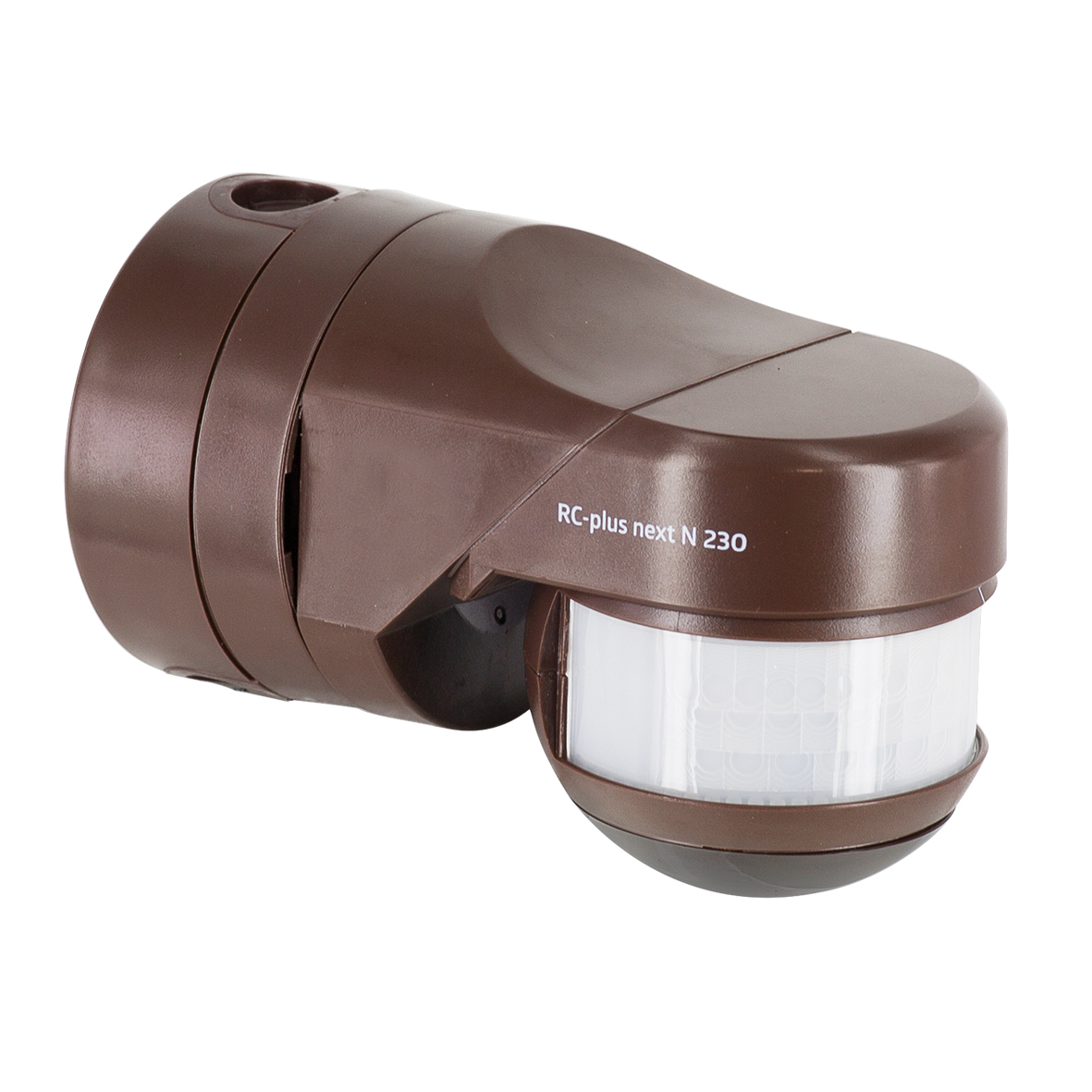

RC-plus next 230
Rörelsevakt 1 relä 230° IP54
- Rörelsedetektor med 230° detekteringsområde och underkrypskydd
- Identifiering av rörelseriktningen för en variabel frånslagsfördröjning
- Stegvis inställning av räckvidden, samt avskärmningslameller
- Effektstarkt relä
- Kan programmeras med fjärrkontrollen IR-RC
- För montering vägg, tak eller hörn med hörnsockel
- Enkel installation med instickssockel
- Användningexempel: hussidor, lager, lastramper eller garage
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
0,75W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer och fjärrkontroll
Ljusvärden:
2 - 500 Lux
Utökning av detekteringsområde:
Parallell koppling med 1-kanaliga detektorer (max. 5st)
Avkänningsområde:
230°
Detekteringsområde:
H 2.50m:
vinkelrätt mot max. 20m
direkt mot max. 6m
underkrypsskydd max. 4m
vinkelrätt mot max. 20m
direkt mot max. 6m
underkrypsskydd max. 4m
Rekommenderad monteringshöjd:
2,5m
Tidsinställning:
15sek - 16min eller puls
Relä:
NOC/med pretravel volfram kontakt
Belastningsförmåga:
3000 W, 230V~, 16 A cosφ=1
1500 VA cosφ= 0.5, μ-kontakt
max startström Ip (20ms) = 165 A
max. startström Ip (200µs) = 800 A
1500 VA cosφ= 0.5, μ-kontakt
max startström Ip (20ms) = 165 A
max. startström Ip (200µs) = 800 A
Dimensioner:
85 x 121 x 71mm
Halogenfri:
Ja

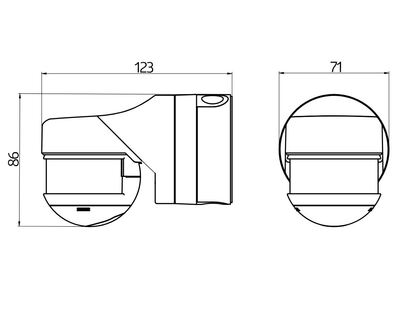

Måttskisser
![](/storage/ma/f6a73642cf7848009dcb4812faf044b2/6bf9bcc0efb84368bf1dd69ed503f3e5/400-331-0-JPG.Jpeg/3C5BF6809EE6A4F7FEDB0430BA2382FDFB4B3913/RC-plus%20next%20230.jpeg)
![](/storage/ma/d55593d30e334a5985f956ed9ffb72f7/e31505b536fd480fb2a7fc2c5264e33d/400-328-0-JPG.Jpeg/E5C60AFA8041C3B2D4BCD8E200ACD7C8A5D26212/RC%20plus%20next%20N%20dim.jpeg)

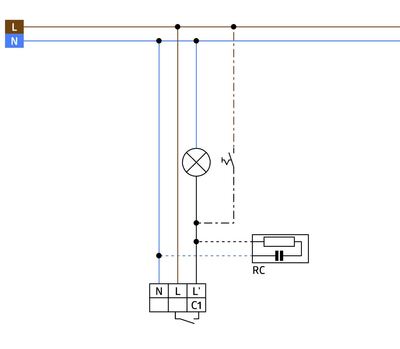

Kopplingsscheman
![](/storage/ma/12fa655e6ed942d3a38d23df665abaae/98d020d0ad1144c697c119f37e0cdcca/400-349-0-JPG.Jpeg/92970800D3F06851ACEB749132DE30CEB4BB48C1/RC%20plus%20next%20N%20kopplingsschema.jpeg)
