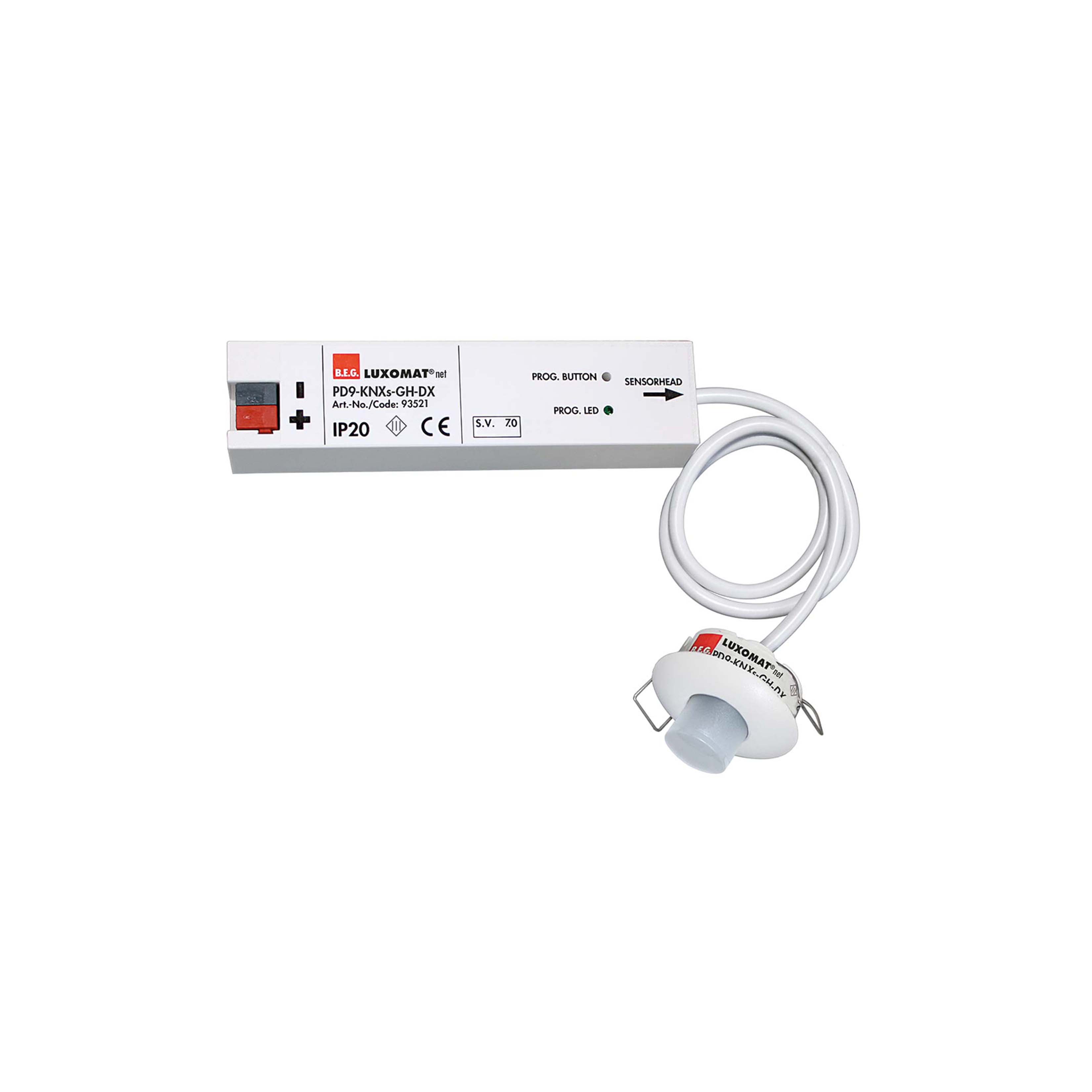

PD9-KNXs-GH-DX V.7.0
KNX Deluxe för höga höjder
- Närvarodetektor KNX för hög höjd. 3,5m cirkulärt avkänningsområde vid en monteringshöjd upp till 6m
- Utgångar: 1x belysning, 1x sekundär, 3x VKV. Till/från, dimbar hel- halvautomatisk
- Dagsljusberoende konstantljusreglering
- Sekundär funktion
- Justerbar dimkurva
- Offset för 3 belysningsgrupper
- 2st logikmoduler
- Dynamisk eftergångstid
- Justerbar reflektionsfaktor
- Begränsning av avkänningsområde via ETS
- KNX Secure kompatibel och HCL-/RGB-styrning
Matningsspänning:
24 V DC från KNX-BUS
Egenförbrukning:
12 mA
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-5°C....+45°C
Skyddsklass:
IP20
Inställningar:
ETS 5 Mjukvara
Ljusvärden:
5 - 2000 Lux
Utökning av detekteringsområde:
med detektor i slavläge
Avkänningsområde:
diameter 360°

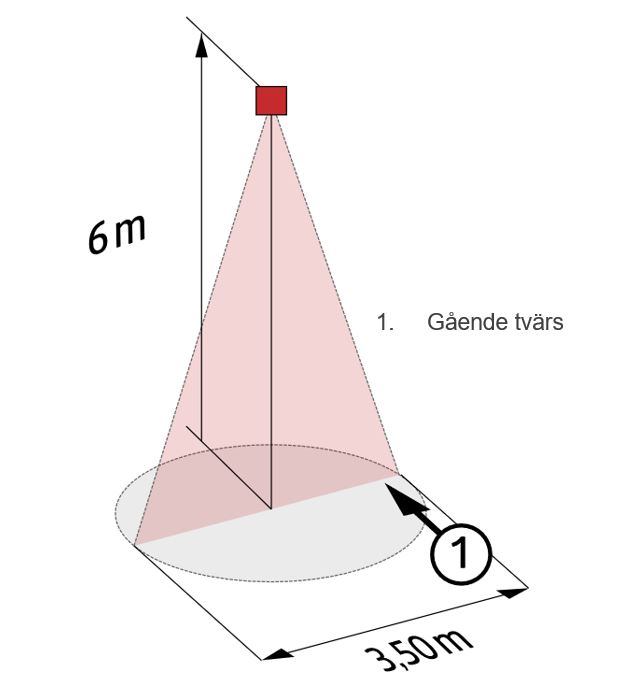

Detekteringsområde:
Ø H 9m / T = 18°C:
vinkelrätt mot 5,4m
Ø H 6m / T = 18°C:
vinkelrätt mot 3,5m
vinkelrätt mot 5,4m
Ø H 6m / T = 18°C:
vinkelrätt mot 3,5m
Monteringshöjd min./.max./rekommenderad:
5m/10m/6m
Rekommenderad monteringshöjd:
6m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Måttskisser
Kopplingsscheman
