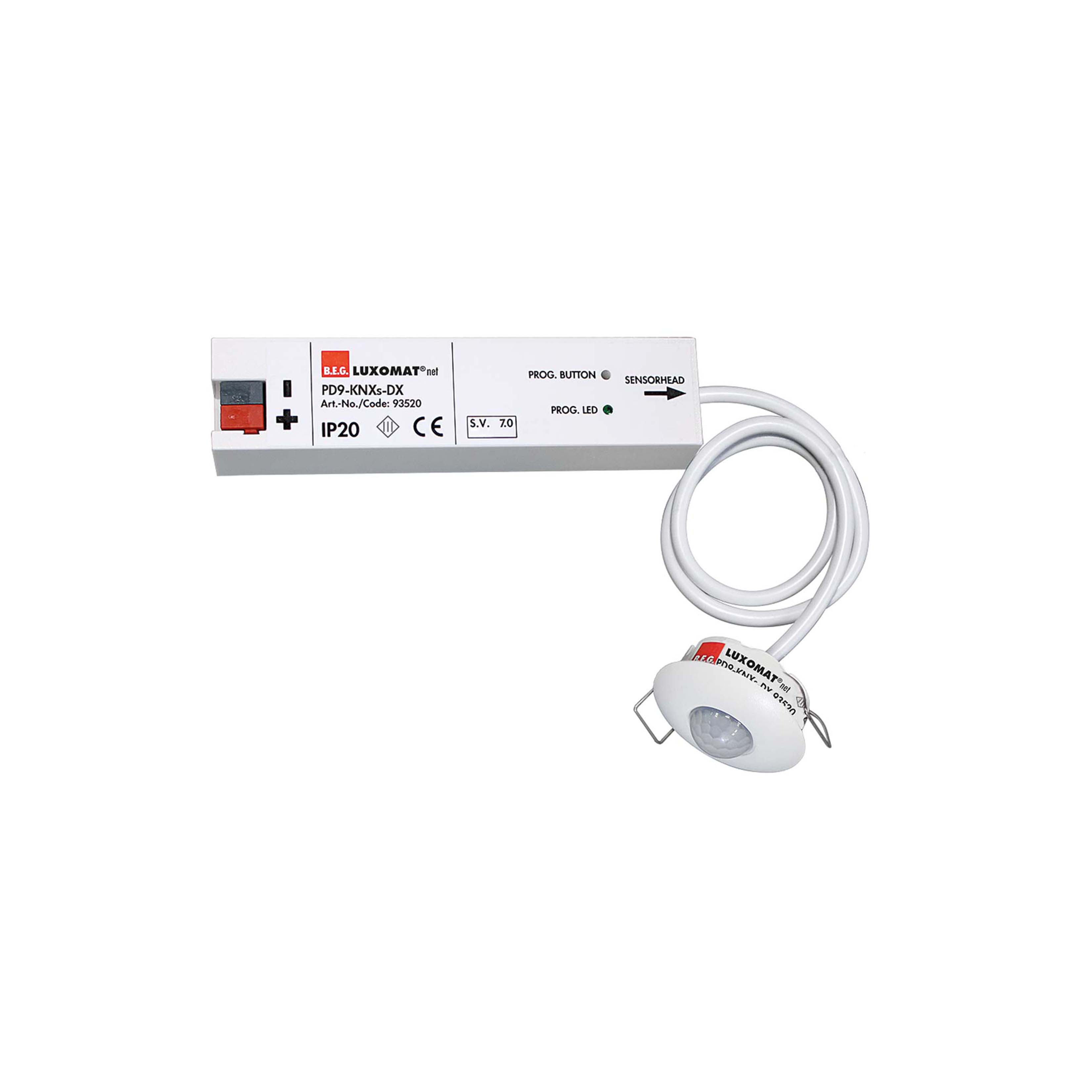

PD9-KNXs-DX V.7.0

KNX Deluxe

  • Närvarodetektor KNX med separat elektronikenhet, 4m cirkulärt avkänningsområde vid en monteringshöjd på 2,5m och 10m vid rörelse
  • Utgångar: 1x belysning, 1x sekundär, 3x VKV. Till/från, dimbar hel- halvautomatisk
  • Dagsljusberoende konstantljusreglering
  • Sekundär funktion
  • Justerbar dimkurva
  • Offset för 3 belysningsgrupper
  • Temperatur sensor
  • 2st logikmoduler
  • Dynamisk eftergångstid
  • Justerbar reflektionsfaktor
  • Begränsning av avkänningsområde via ETS
  • KNX Secure kompatibel och HCL-/RGB-styrning

Matningsspänning:
24 V DC från KNX-BUS
Egenförbrukning:
12 mA
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-5°C....+45°C
Skyddsklass:
IP20
Inställningar:
ETS 5 Mjukvara
Ljusvärden:
5 - 2000 Lux
Utökning av detekteringsområde:
med detektor i slavläge
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
Monteringshöjd min./.max./rekommenderad:
2m/5m/2.5m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus

Måttskisser

Kopplingsscheman
