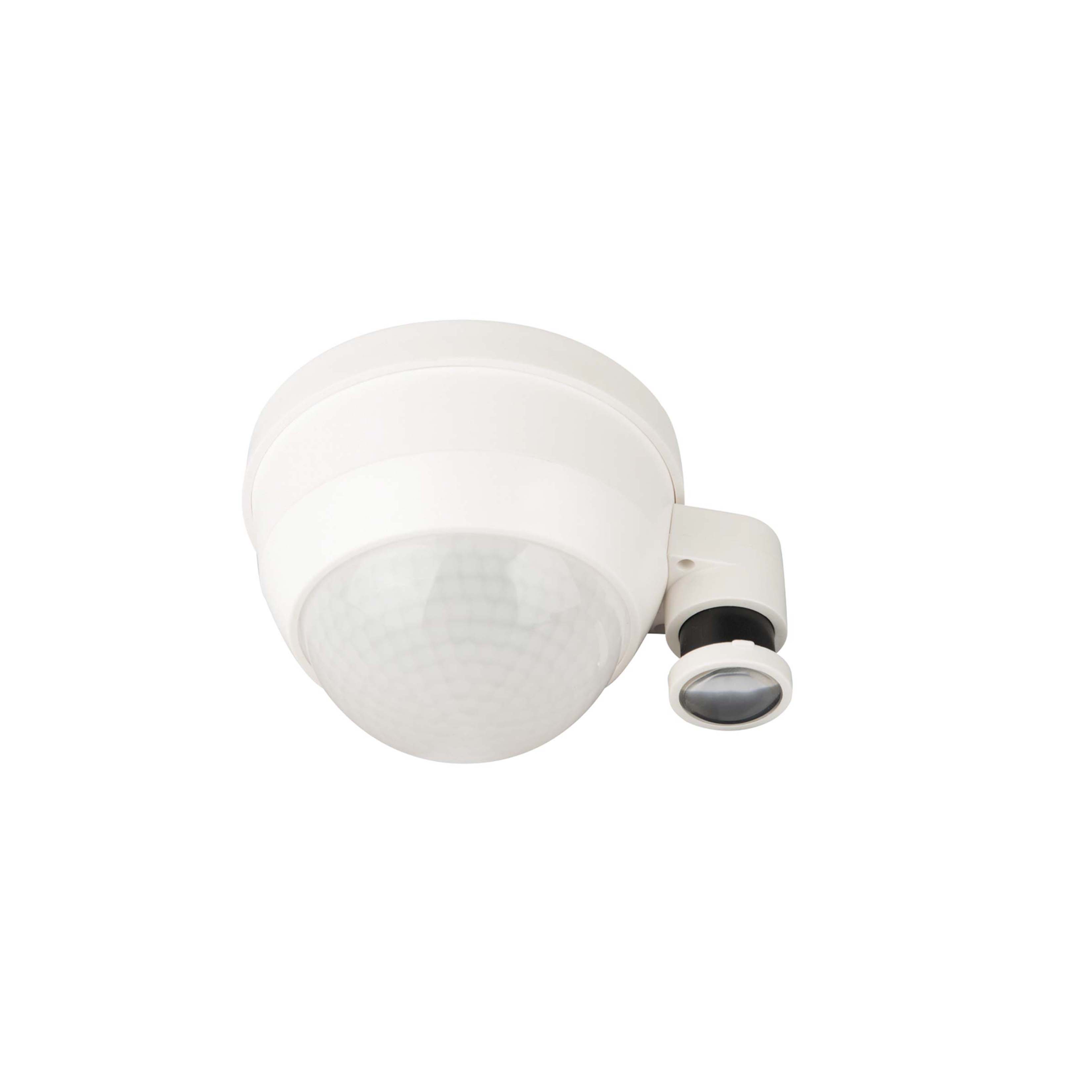

PD4N-KNXs-GH-DX V.7.0
KNX Deluxe för höga höjder
- Närvarodetektor KNX för höghöjd
- Avkänningsområde 30x19m, direkt mot och 44x22m vinkelrätt mot detektorn vid monteringshöjd upp till 14m
- Utgångar: 1x belysning (till/ från, dimbar, konstantljusreglering), 3x VKV/ belysning (till/från), 1x sekundärutgång, dimbar hel- halvautomatisk
- Dagsljusberoende konstantljusreglering
- Sekundär funktion
- Offset för 3 belysningsgrupper
- Temperatursensor
- 2st logikmoduler
- Dynamisk eftergångstid
- Justerbar reflektionsfaktor
- Simulerad närvaro detektering
- Begränsning av avkänningsområde via ETS
- KNX Secure kompatibel och HCL-/RGB-styrning
Matningsspänning:
24 V DC från KNX-BUS
Egenförbrukning:
12 mA
Material Kapsling:
Polykarbonat, UV-resistent
Skyddsklass:
IP54
Inställningar:
ETS 5 Mjukvara
Ljusvärden:
5 - 2000 Lux
Utökning av detekteringsområde:
med detektor i slavläge
Avkänningsområde:
diameter 360°

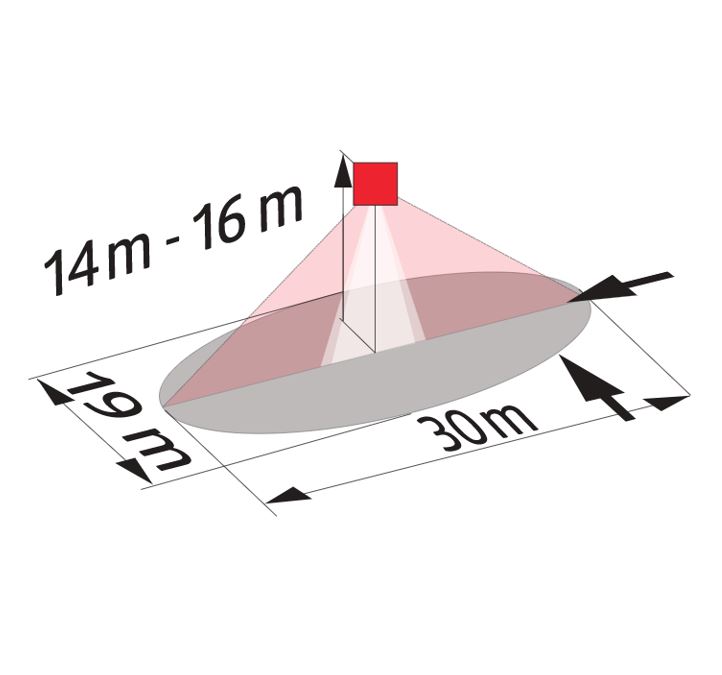

Detekteringsområde:
H 14m / T = 18°C:
vinkelrätt mot r 22m / Ø 44m
direkt mot r19m / Ø 30m
vinkelrätt mot r 22m / Ø 44m
direkt mot r19m / Ø 30m
Monteringshöjd min./.max./rekommenderad:
5m/16m/14m
Rekommenderad monteringshöjd:
upp till 14m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Måttskisser
Kopplingsscheman
