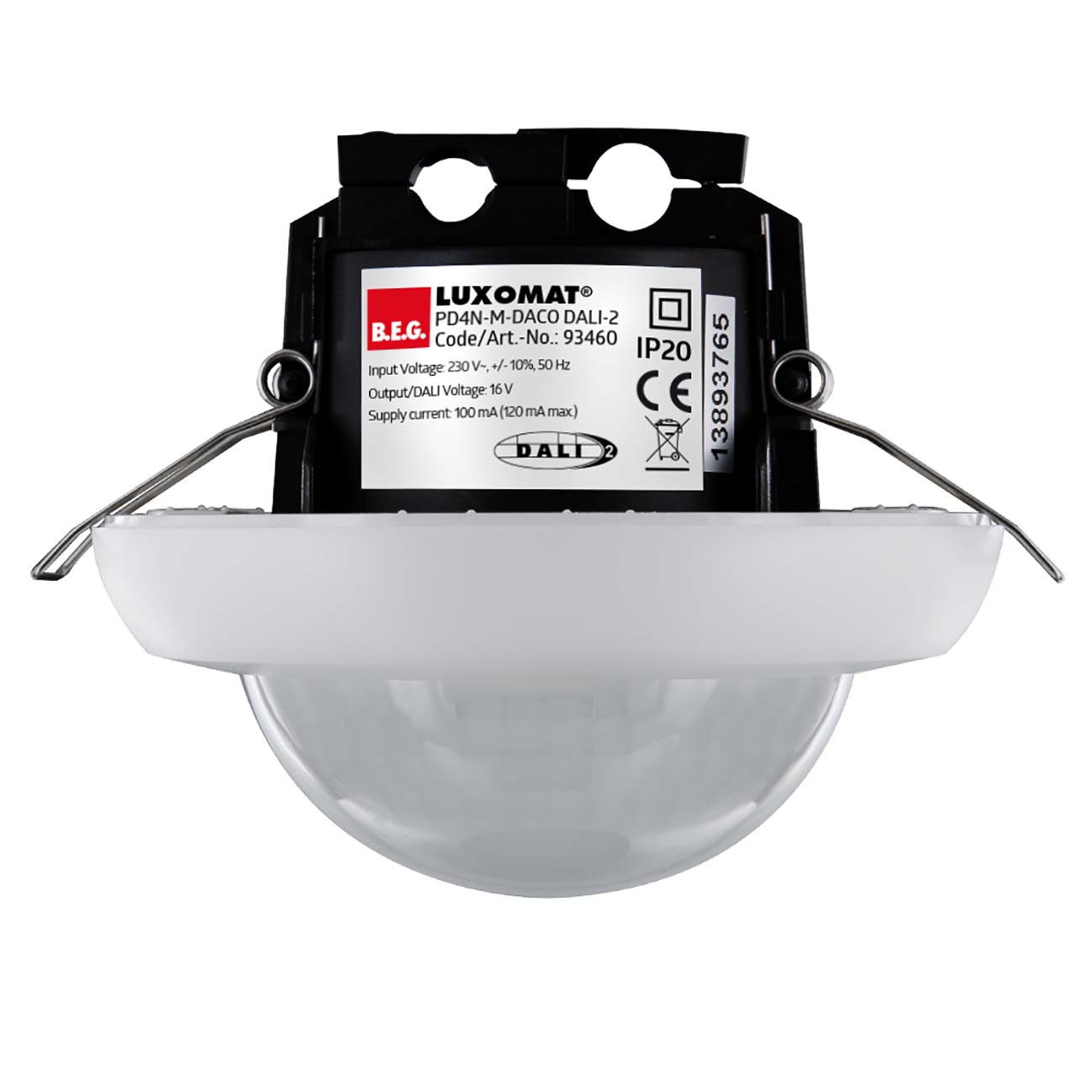

PD4N-M-DACO DALI-2
1-kanal DALI
- Närvarodetektor DALI broadcast i masterutförande för inomhusbruk
- En DALI kanal för belysningsstyrning
- En tryckknapps ingång
- DALI-2-certifierad
- Intern och extern ljussensor
- DALI utgång: 80mA, kan utökas med en strömförsörjning, Använd ”Kalkylator för beräkning av strömförsörjningen”
- Detekteringsområdet kan utökas med max 8st slavenheter
- Programmeras med BLE-IR adapter och BEG one app alternativ fjärrkontroll IR-PD-DALI för enkla funktioner
- För utanpåliggande montage används förhöjningsram och för ett långsmalt detekteringsområde används korridorlins
Matningsspänning:
230 V / 50 Hz
Egenförbrukning:
ca 2W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning, ljusreglerad Belastningsförmåga DALI-utgång: 80mA (garanterad), 125mA (max.) Tidsinställning: 1 - 150min Ljusvärde: 10 - 2500 lux
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja

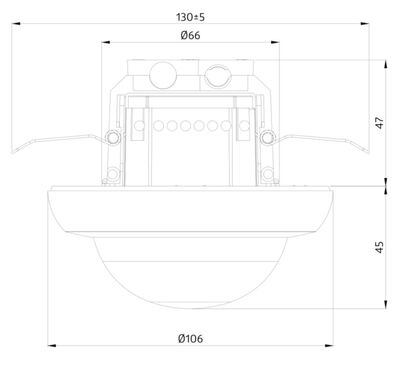

Måttskisser
![](/storage/ma/099b075edac9465e8801838758453822/ebbf1b27c3a149758271951308818a69/400-338-0-JPG.Jpeg/109FAD196A23555F13A5CB187B3966759A3FF207/PD4.jpeg)
![](/storage/ma/be2fafbf86214db1a17b252d2689d9ff/e1dbd893974b405c99a929e38cb8a0a1/400-369-0-JPG.Jpeg/4129DC19B5C6C05491E8C71F8497D1432BBC09AB/1301604%20m%C3%A5tt.jpeg)

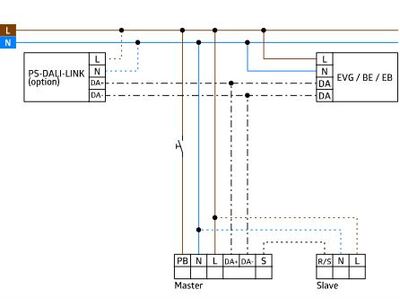

Kopplingsscheman
![](/storage/ma/8f7bd7e69b414d4caeb8cd4a9318f99d/a44deae5dd9746f7b0f815b17e68881d/400-307-0-JPG.Jpeg/DF9BCF28BE5FB20BD1FC0EED781BEDDF4EDE3BF8/1301604%20inkoppling.jpeg)
