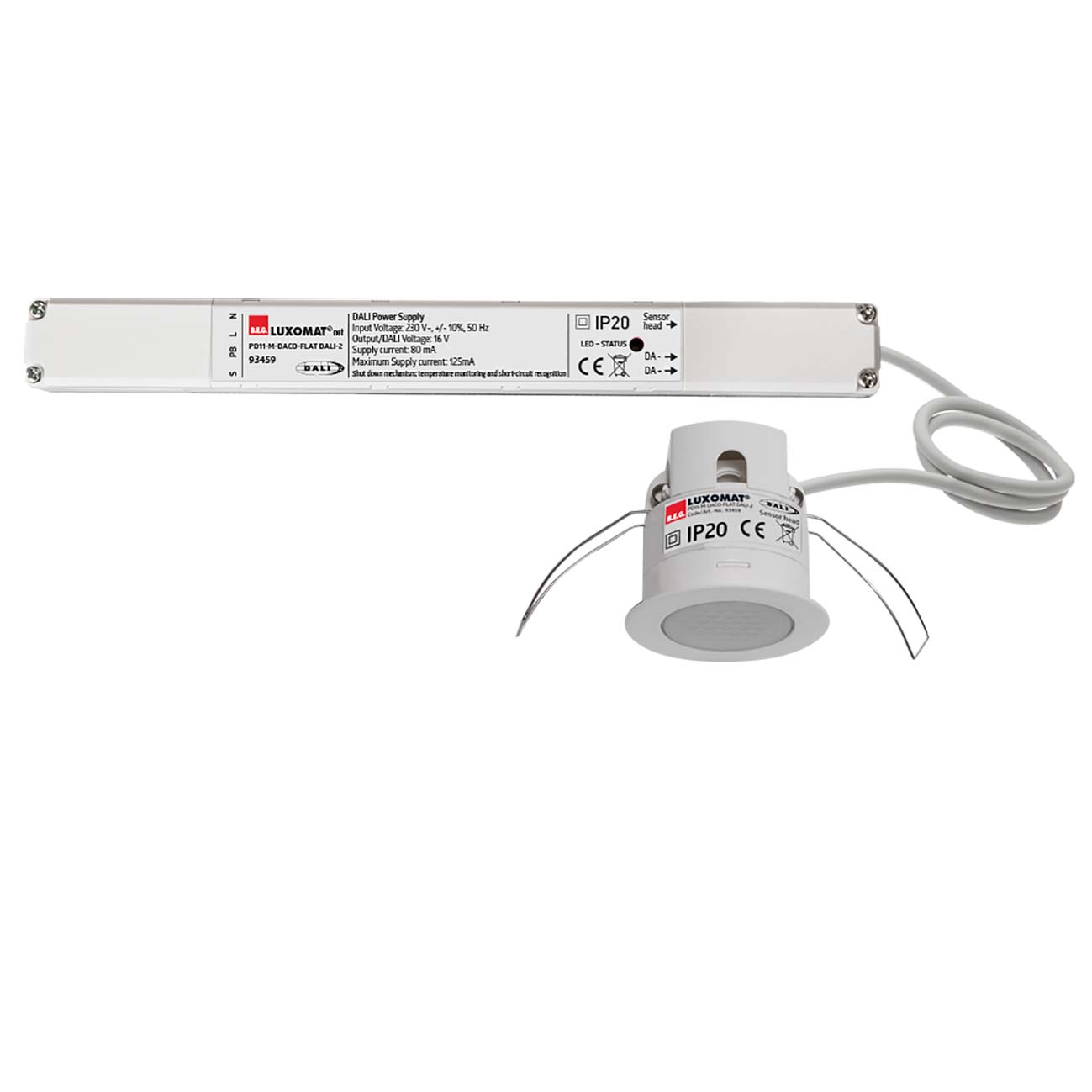

PD11-M-DACO DALI-2
1-kanal DALI
- Närvarodetektor DALI broadcast i masterutförande för inomhusbruk
- Plant utförande för montage i undertak
- En DALI kanal för belysningsstyrning
- En tryckknapps ingång
- DALI-2-certifierad
- DALI utgång: 80mA, kan utökas med en strömförsörjning, Använd ”Kalkylator för beräkning av strömförsörjningen”
- Detekteringsområdet kan utökas med max 8st slavenheter
- Programmeras med BLE-IR adapteroch BEG one appalternativ fjärrkontroll IR-PD-DALI för enkla funktioner
Matningsspänning:
230 V / 50 Hz
Egenförbrukning:
ca 2W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 3m
vinkelrätt mot 9m
direkt mot 6m
sittandes 3m
vinkelrätt mot 9m
direkt mot 6m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning, ljusreglerad Belastningsförmåga DALI-utgång: 80mA (garanterad), 125mA (max.) Tidsinställning: 1 - 150min Ljusvärde: 10 - 2500 lux
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja

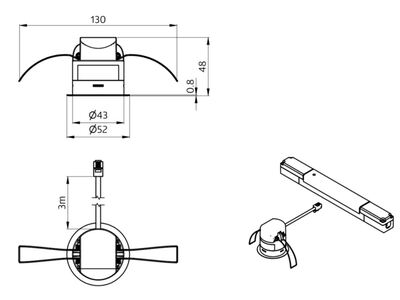

Måttskisser
![](/storage/ma/840aabda32ae416192918e1ab1c3c273/0b05325b5321436ab65a093ec2bdbeb6/400-349-0-JPG.Jpeg/DEFE6172CA1DA9033A3E56E20296937D87BB5108/PD11.jpeg)
![](/storage/ma/f39402b700654bfdb5ffa250dd3c052e/3e9c8ffebc4546b4abcc3e725cc8d090/400-300-0-JPG.Jpeg/3475ECC5E8863AB2525D9E31B74C5C7274C6CDE3/1301608%20m%C3%A5tt.jpeg)

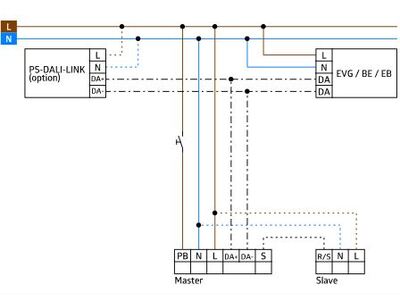

Kopplingsscheman
![](/storage/ma/728afd820d16414ca57dfada4b8d41d8/ff9df3560a5c470997af31ee1757f929/400-301-0-JPG.Jpeg/A00492FACECFE28D52F3584373CC62FE05AA2CAB/1301608%20inkoppling.jpeg)
