PD2-M-2C-12-48V
2 relä 12-48V
- Närvarodetektor 12-48V AC/ DC för inomhusbruk med ett medelstort cirkulärt detekteringsområde.
- Två potentialfria reläkontakter.
- Finns i relä version 3A och RR version (reed relä, för tyst omkoppling)
- En tryckknapps ingång.
- Möjlighet att ansluta 1st RR versionen som slav.
- Användningsexempel: För applikationer 12-48V.
Beskrivning Variant:
Master/ slav kombination och tryckknapps ingång är endast möjligt för utanpåliggande
variant (UTP) eller vid DC strömmatning, se kopplingsschema!
Matningsspänning:
12-48 V AC/DC
Egenförbrukning:
< 1W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer, DIP-brytare och fjärrkontroll
Ljusvärden:
Fjärrkontroll 20 - 1000 Lux,
Potentiometer 10 - 2000 Lux
Potentiometer 10 - 2000 Lux
Utökning av detekteringsområde:
med detektor i slavläge
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Tidsinställning:
Kanal 1: 15 sek - 30 min eller puls, Kanal 2: 5 - 120 min, puls, alarm puls
Kanal 1:
För belysningsstyrning, ljusreglerad. Potentialfritt utgångsrelä.
Kanal 2:
För belysningsstyrning, ljusreglerad. Potentialfritt utgångsrelä.
Belastningsförmåga:
3A version: 3 A cos φ = 1
RR version: med Reed-Relä, 100 mA, cos φ = 1
RR version: med Reed-Relä, 100 mA, cos φ = 1
Dimensioner:
H x Ø mm: UTP 50 x 98, TAK 84,5 x 80
Synlig del efter inbyggnad:
H x Ø mm: 15 x 80
Halogenfri:
Ja
Måttskisser
![](/storage/ma/8b5a6838aeef4ac78ede1cf79d9c7482/03b420f9a8434af5b8a931ea4ab3775a/400-338-0-JPG.Jpeg/5DAC906EC09827421FBA73210E4959C394E6FA15/PD2_PD3_PD9_PICO.jpeg)
![](/storage/ma/3caef4a075b442798ac74b01b026851a/1e7bb910a8fd46799ce7add899fe3821/400-400-0-jpg.Jpeg/B1317AA13AF3B8C6B1CE35519392E59841C4D4C4/MS020.jpeg)
![](/storage/ma/fdf69edf403f4807ba8a2373224a2273/668083c0b5564ca698f4ee90ab5a9395/400-400-0-jpg.Jpeg/858DFDF493E4CB6DA21E6A0EC5AFB3CF8B91FB4F/MS061.jpeg)

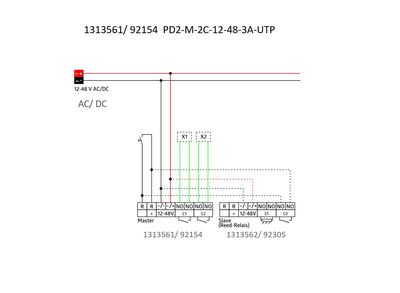

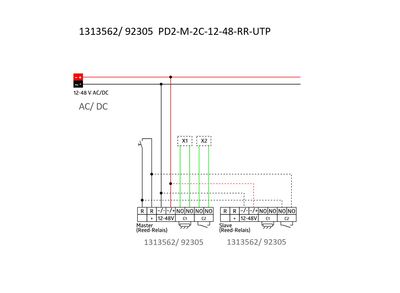

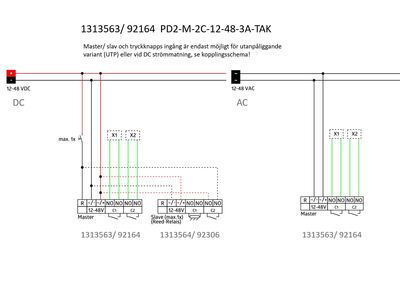

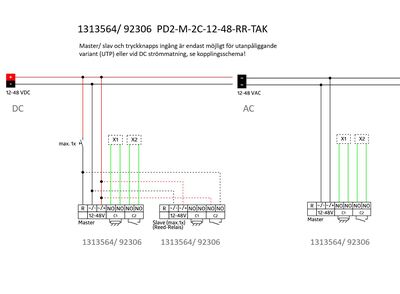

Kopplingsscheman
![](/storage/ma/feaaf139f85c4a54aa245e6312774212/4c7c1a471598469d922cba73a8e8eb2e/400-293-0-JPG.Jpeg/8F20B58F77426E1588755F1E9B954D517B026A4A/92154%20KS.jpeg)
![](/storage/ma/992968af486e41e78c9e55f7b16e8937/8d78c67a556241d6b271972c6633df53/400-294-0-JPG.Jpeg/82B09A8B6993710CA223C53F1BF298F3BDFE78CA/92164%20KS.jpeg)
![](/storage/ma/72f765ffe9eb49cdbc46729a4d2df900/922436995a0744109fd9e388c3a06307/400-293-0-JPG.Jpeg/871959E34F028B76B9306BB9975313D01EBA8782/92305%20KS.jpeg)
![](/storage/ma/d7ae98f41bd946f08c00b588d0ee9f16/5671da5d46c247b198f9d0fa4e738602/400-294-0-JPG.Jpeg/B215B8EBE98DFE061261C84ABC80F6CF2D687C42/92306%20KS.jpeg)
